A redução de peso automotiva não se limita mais a substituir o aço por um único material alternativo. Os engenheiros avaliam cada vez mais o sistema completo de materiais: fibra de reforço, matriz de resina, arquitetura da fibra, geometria da peça, processo de fabricação e requisitos de ferramental.

Isso é particularmente importante para materiais compósitos automotivos. Fibra de vidro, fibra de carbono, fibra de basalto e fibra natural podem todos reforçar matrizes poliméricas, mas não oferecem a mesma combinação de rigidez, resistência, peso, custo, qualidade superficial, processabilidade ou eficiência de produção.

Para os fabricantes, a questão prática, portanto, não é simplesmente “Qual fibra é a mais resistente?”. A questão de engenharia mais útil é: Qual sistema de material e rota de fabricação pode produzir a peça automotiva necessária de forma consistente no volume de produção exigido?

Este artigo explica a relação entre seleção de fibra, sistemas de resina, arquitetura de reforço, processos de fabricação automotiva e considerações de ferramental. O objetivo é fornecer uma estrutura prática para avaliar compósitos reforçados com fibras para aplicações automotivas.

1. Por que a seleção de materiais compósitos automotivos é uma decisão em nível de sistema

Uma peça compósita não é definida apenas pela sua fibra de reforço. Seu desempenho final depende de como o reforço e a matriz trabalham juntos e de como o material é processado até a geometria acabada.

Um sistema simplificado de material compósito pode ser considerado como:

• Fibra: fornece grande parte do reforço estrutural.
• Matriz de resina: liga o reforço, transfere cargas e protege as fibras.
• Arquitetura da fibra: determina como o reforço é distribuído e orientado.
• Processo de fabricação: determina como o material se transforma no componente final.
• Ferramental: controla geometria, dimensões, qualidade superficial e repetibilidade do processo.

Alterar um desses elementos pode afetar os outros. Por exemplo, um compósito de fibra contínua pode fornecer excelente rigidez direcional, mas seus requisitos de posicionamento de material e ferramental podem ser significativamente diferentes de um material moldado por compressão com fibras curtas.

Da mesma forma, um material que apresenta bom desempenho em um teste de cupom de laboratório pode não ser automaticamente a escolha mais adequada para um componente automotivo de alto volume. Tempo de ciclo de produção, orientação das fibras, preenchimento do molde, estabilidade dimensional, requisitos de união e custo também devem ser considerados.

É por isso que a seleção de materiais compósitos automotivos deve começar com a função da peça e a estratégia de fabricação, em vez de começar com um nome de fibra.

2. Os principais sistemas de fibras usados em compósitos automotivos

Vários sistemas de reforço podem ser usados na fabricação de compósitos automotivos. Seus papéis são diferentes, e nenhum tipo de fibra é ideal para todas as aplicações.

2.1 Compósitos reforçados com fibra de vidro

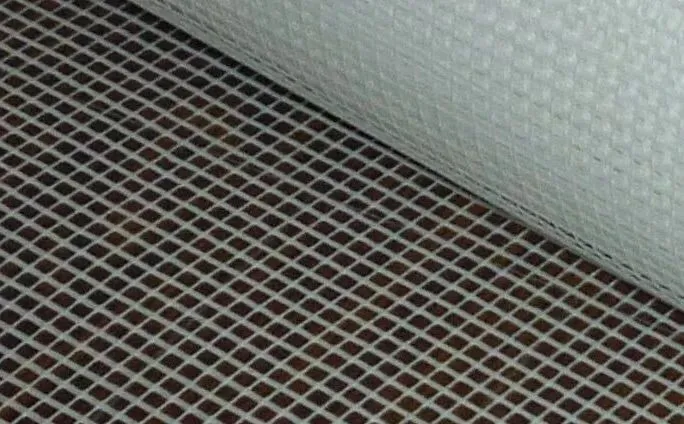

A fibra de vidro é um dos reforços mais amplamente utilizados para compósitos automotivos porque oferece um equilíbrio prático entre desempenho mecânico, custo do material e flexibilidade de fabricação.

A fibra de vidro pode ser fornecida em diferentes formas, incluindo fibras cortadas, rovings contínuos, tecidos, mats e estruturas de reforço projetadas. Essas formas suportam diferentes processos de fabricação.

Em aplicações automotivas, materiais reforçados com fibra de vidro podem ser usados para painéis de carroceria, coberturas estruturais, componentes de assoalho, componentes relacionados a baterias, estruturas frontais e outras peças onde a redução de peso deve ser equilibrada com custo e requisitos de produção.

SMC, GMT e LFT são rotas de material particularmente importantes quando o reforço de fibra de vidro é combinado com processos de moldagem automotiva orientados à produção.

2.2 Compósitos reforçados com fibra de carbono

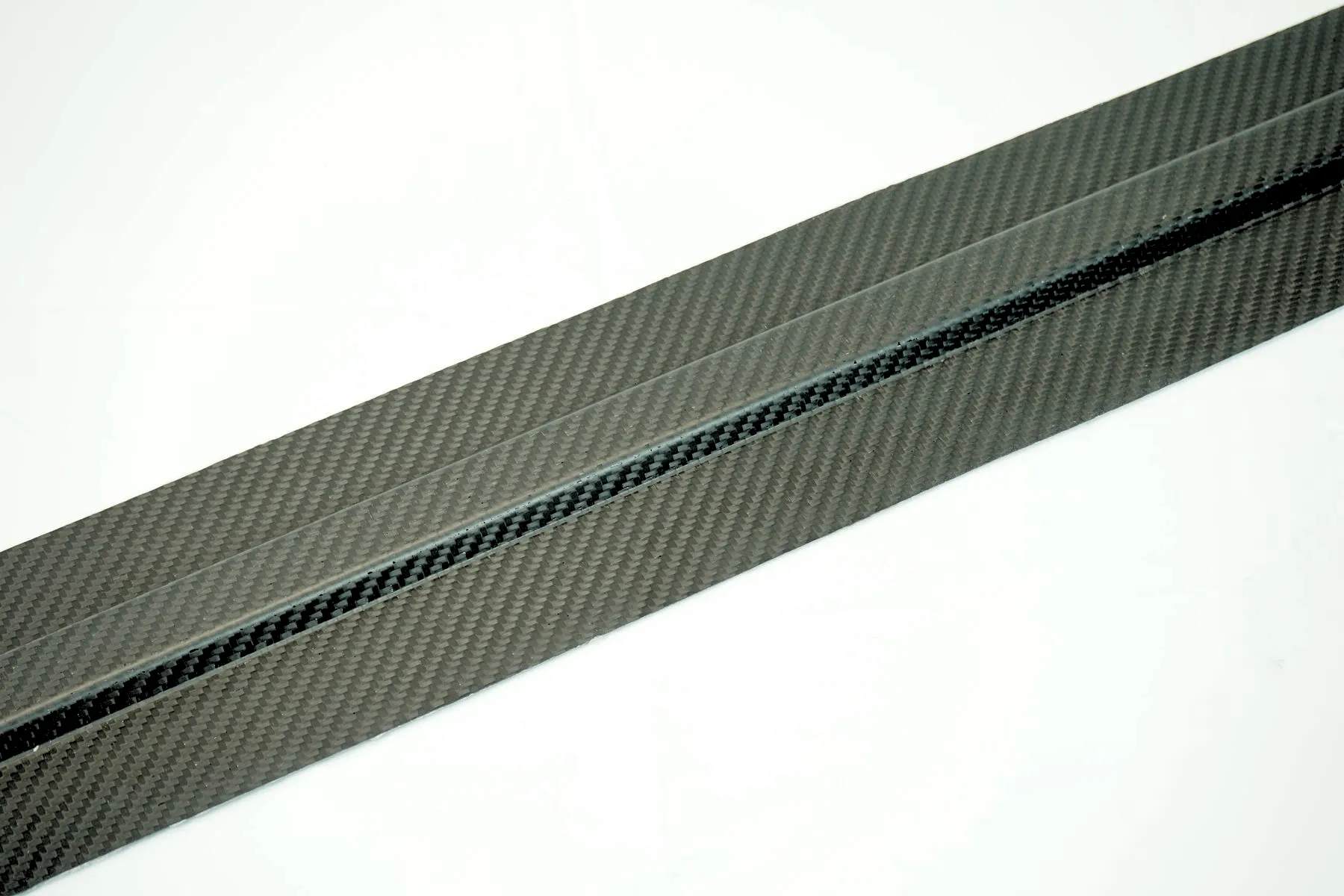

A fibra de carbono fornece alta rigidez e resistência específicas e, portanto, é atraente para aplicações onde a redução de peso tem alto valor estrutural.

Comparados com sistemas convencionais de fibra de vidro, os compósitos de fibra de carbono podem oferecer um equilíbrio diferente de rigidez, densidade e desempenho mecânico direcional. No entanto, o material em si é apenas uma parte da decisão de engenharia.

Compósitos de fibra de carbono podem ser fabricados usando prepreg, RTM, moldagem por compressão e outros processos. A rota apropriada depende da geometria da peça, arquitetura da fibra, volume de produção, metas de desempenho e requisitos de custo.

Para produção automotiva, SMC de fibra de carbono e outros sistemas de fibra de carbono moldados por compressão demonstram que fibra de carbono não significa necessariamente tecido disposto manualmente ou produção em autoclave.

2.3 Compósitos reforçados com fibra de basalto

A fibra de basalto é produzida a partir de rocha basáltica e pode ser usada como reforço em sistemas compósitos termoplásticos ou termofixos.

As aplicações automotivas permanecem mais específicas por aplicação do que os sistemas convencionais de fibra de vidro, mas a fibra de basalto é de interesse onde engenheiros estão avaliando materiais de reforço alternativos com características particulares de mecânica, térmica ou custo de material.

Dependendo do sistema de material, a fibra de basalto pode ser fornecida como fibra cortada, reforço contínuo, tecido ou outras formas antes de ser combinada com uma matriz polimérica.

2.4 Compósitos reforçados com fibras naturais

Fibras naturais como linho e kenaf podem ser combinadas com matrizes termoplásticas ou termofixas para aplicações automotivas interiores selecionadas e semi-estruturais.

Sua atratividade não se baseia apenas no peso. Fornecimento de material, conteúdo renovável, aparência superficial e a possibilidade de reduzir a dependência de materiais de reforço de origem fóssil também podem influenciar a seleção de material.

No entanto, as fibras naturais introduzem suas próprias considerações de fabricação. Teor de umidade, tratamento da fibra, exposição térmica e estabilidade dimensional devem ser controlados durante o processamento.

3. O tipo de fibra é apenas a primeira pergunta

Dois materiais compósitos automotivos podem usar a mesma fibra de reforço, mas se comportar de maneira muito diferente porque sua arquitetura de fibra e sistema de matriz são diferentes.

Variáveis importantes incluem:

• Comprimento da fibra
• Volume de fibra ou teor de reforço
• Orientação da fibra
• Distribuição da fibra
• Tratamento superficial e interface fibra-matriz
• Matriz termofixa ou termoplástica
• Viscosidade do material durante o processamento
• Espessura final da peça e geometria

Essa distinção é especialmente importante na moldagem por compressão automotiva. Um material contendo fibra de vidro cortada não se comporta da mesma maneira que um material contendo fibra de vidro contínua.

Durante a moldagem, o reforço pode se mover, orientar e redistribuir. Como resultado, o comportamento mecânico final pode depender do padrão de fluxo real e não apenas da especificação nominal do material.

Isso cria uma conexão direta entre seleção de material e engenharia de molde.

4. SMC, GMT e LFT: três rotas diferentes de materiais automotivos

SMC, GMT e LFT são frequentemente discutidos juntos porque todos os três podem ser usados para produzir componentes automotivos leves. No entanto, eles representam diferentes estratégias de material e processamento.

4.1 SMC: moldagem por compressão de termofixos

Sheet Molding Compound combina um sistema de resina termofixa com reforço cortado, cargas e aditivos para formar um material de moldagem em folha.

Durante a produção, a carga de SMC é colocada em um molde aquecido e comprimida. O sistema de resina passa por cura química, permitindo que o material forme um componente acabado rígido.

O SMC é atraente para componentes automotivos que exigem geometria relativamente complexa, controle dimensional, nervuras integradas e outras características moldadas.

Áreas de aplicação típicas podem incluir:

• Painéis de carroceria e exteriores
• Componentes de veículos comerciais
• Componentes elétricos e de proteção
• Coberturas e invólucros relacionados a baterias
• Componentes moldados estruturais ou semi-estruturais

Do ponto de vista de ferramental, o SMC exige atenção ao posicionamento da carga, comportamento de fluxo, ventilação, retração, ângulo de saída, linhas de partição e geometria de reforço local.

4.2 GMT: Glass Mat Thermoplastic

Glass Mat Thermoplastic, ou GMT, geralmente usa uma matriz termoplástica reforçada com mat de fibra de vidro. O material é aquecido antes da moldagem por compressão e depois resfriado para estabelecer a forma final.

O GMT é comumente associado a componentes automotivos semi-estruturais onde desempenho ao impacto, peso, produtividade e considerações de reciclabilidade do material podem ser relevantes.

Comparado ao SMC termofixo, o mecanismo de processamento é diferente porque a matriz termoplástica amolece durante o aquecimento e solidifica durante o resfriamento, em vez de passar por reticulação química irreversível durante a moldagem.

4.3 LFT: Long Fiber Thermoplastic

Materiais Long Fiber Thermoplastic usam fibras de reforço relativamente longas em uma matriz termoplástica. Dependendo da rota de fabricação, o LFT pode ser processado por moldagem por injeção ou processos orientados à compressão.

O LFT pode fornecer uma combinação útil de desempenho estrutural e eficiência de processamento termoplástico para componentes automotivos selecionados.

A retenção e orientação do comprimento da fibra são particularmente importantes porque o processo de moldagem pode influenciar como o reforço é distribuído dentro da peça acabada.

5. Termofixo vs. termoplástico: por que a matriz muda a estratégia de fabricação

A distinção entre matrizes termofixas e termoplásticas é mais do que uma questão de terminologia de material. Ela muda como o material se comporta durante o processamento e, portanto, influencia a estratégia de ferramental e produção.

É por isso que um molde para compósitos não deve ser projetado apenas a partir da geometria CAD final. O comportamento de processamento do material deve ser compreendido antes que a arquitetura do ferramental seja finalizada.

Para uma comparação mais detalhada, consulte termoplástico vs. termofixo.

6. A orientação da fibra pode ser mais importante que o nome da fibra

Materiais compósitos são frequentemente anisotrópicos. Suas propriedades mecânicas podem variar significativamente dependendo da direção do reforço.

Fibras contínuas fornecem um exemplo claro. Um reforço alinhado com a direção principal de carga pode contribuir substancialmente para a rigidez e resistência nessa direção, enquanto uma orientação diferente pode produzir uma resposta estrutural diferente.

Materiais com fibras cortadas se comportam de maneira diferente porque as fibras podem girar e se redistribuir durante o fluxo do material.

Isso significa que os engenheiros devem avaliar:

• Direção principal de carga
• Orientação da fibra
• Direção do fluxo
• Geometria de nervuras e paredes
• Mudanças locais de espessura
• Transferência de carga ao redor de furos e pontos de montagem
• Áreas de conexão entre componentes compósitos e metálicos

Para peças automotivas moldadas por compressão, a cavidade do molde e o layout da carga influenciam como o material se move antes que a peça atinja sua forma final. Portanto, o fluxo do material deve ser considerado durante o projeto de ferramental, em vez de ser tratado apenas como uma questão da fase de produção.

7. Como a seleção de material muda o projeto de peças automotivas

Redução de peso não significa simplesmente reduzir a espessura da parede. Uma peça compósita pode alcançar redução de peso combinando distribuição de material com geometria estrutural. Saiba mais sobre projeto de peças e moldes compósitos.

7.1 Nervuras e reforço local

Nervuras podem aumentar a rigidez local sem exigir uma parede uniformemente espessa. No entanto, a geometria das nervuras deve ser compatível com o fluxo do material, a desmoldagem e o comportamento de retração local.

7.2 Curvatura e geometria da seção

Superfícies curvas podem melhorar a rigidez mantendo espessura de material relativamente baixa. A eficácia dessa estratégia depende do sistema de material e do caso de carga.

7.3 Áreas de montagem e transferência de carga

Furos, fixadores, insertos e pontos de fixação podem criar concentrações de tensão locais. O projeto de compósitos, portanto, exige atenção a como as cargas entram e saem da estrutura moldada.

7.4 Transições de espessura

Mudanças abruptas de espessura podem influenciar o fluxo do material, a retração e a estabilidade dimensional. Uma peça compósita bem projetada deve, portanto, equilibrar requisitos estruturais com restrições de fabricação.

8. Materiais compósitos automotivos por aplicação

A estrutura a seguir ilustra como diferentes sistemas de materiais podem ser considerados para diferentes requisitos automotivos. A seleção real do material deve ser validada em relação às especificações, ao ambiente e ao processo de produção do componente.

Navegue pela linha completa de moldes de compressão automotivos para mais exemplos de aplicação.

9. O que a seleção de material significa para o ferramental de compósitos

Uma das conexões de engenharia mais importantes é a relação entre seleção de material e projeto de molde.

Um molde projetado para um processo compósito específico deve levar em conta a maneira como o material entra, flui, comprime, cura ou resfria dentro da cavidade.

Fluxo de material

SMC com fibra cortada, termoplásticos de fibra longa e sistemas de fibra contínua têm características de fluxo diferentes. O layout do molde, a posição da carga e a geometria local, portanto, precisam ser considerados em conjunto, muitas vezes com o apoio de análise de fluxo de molde.

Aquecimento e resfriamento

A moldagem por compressão de termofixos requer aquecimento controlado para suportar a cura. A moldagem por compressão de termoplásticos requer aquecimento e resfriamento controlados para estabelecer a janela de processamento necessária e a estabilidade dimensional.

Ventilação

O gerenciamento de ar e voláteis torna-se importante quando o material é comprimido dentro de uma cavidade fechada. A estratégia de ventilação pode afetar a qualidade superficial, a formação de vazios e a consistência do processo.

Retração e controle dimensional

Materiais compósitos podem exibir mudanças dimensionais relacionadas ao processo. O projeto do molde, portanto, precisa considerar a retração do material, a espessura local, a orientação da fibra e a distribuição de temperatura.

Desmoldagem

Nervuras, características profundas, rebaixos e geometria de superfície complexa podem tornar a desmoldagem mais difícil. Decisões de ângulo de saída e linha de partição devem ser tomadas enquanto a peça e o sistema de material ainda estão sendo desenvolvidos. Veja nossas notas sobre desafios de desmoldagem.

10. Erros comuns na seleção de materiais compósitos automotivos

11. Um fluxo de trabalho prático para selecionar materiais compósitos automotivos

Um processo prático de seleção de material pode ser organizado em vários estágios de engenharia.

1. Definir a função da peça. Identificar requisitos estruturais, de proteção, cosméticos, elétricos e ambientais.
2. Definir a meta de produção. Considerar volume anual, tempo de ciclo, nível de automação e local de fabricação.
3. Avaliar sistemas de reforço candidatos. Comparar fibra de vidro, fibra de carbono, fibra de basalto, fibra natural ou reforço híbrido de acordo com a aplicação real.
4. Selecionar a matriz e a forma do material. Determinar se SMC, BMC, GMT, LFT, prepreg, RTM ou outra rota de material é apropriada.
5. Verificar a geometria da peça. Revisar espessura de parede, nervuras, bosses, furos, curvatura, ângulo de saída e áreas de união.
6. Desenvolver o conceito de ferramental. Avaliar layout da cavidade, linha de partição, aquecimento ou resfriamento, ventilação e desmoldagem.
7. Validar o processo de fabricação. Testes de molde e inspeção dimensional ajudam a identificar problemas que podem não ser visíveis apenas pela geometria CAD.

Este fluxo de trabalho reduz o risco de selecionar um material que apresenta bom desempenho em teoria, mas cria dificuldades de produção desnecessárias.

12. Seleção de material e ferramental devem ser desenvolvidos juntos

Para componentes compósitos automotivos, a fronteira entre engenharia de materiais e engenharia de ferramental é frequentemente muito menor do que parece.

Considere uma peça moldada por compressão com várias nervuras e pontos de montagem. O material determina como a carga flui, enquanto a geometria influencia esse fluxo. O ferramental determina como o material é aquecido, comprimido, ventilado e liberado. Esses fatores interagem ao longo do ciclo de moldagem.

Consequentemente, um engenheiro de ferramental deve entender mais do que o modelo CAD final. Informações importantes incluem:

• Grau do material e tipo de matriz
• Tipo de fibra e arquitetura da fibra
• Dimensões da carga de material
• Volume de produção alvo
• Capacidade da prensa
• Requisitos de aquecimento e resfriamento
• Qualidade superficial esperada
• Tolerâncias dimensionais
• Requisitos de insertos e fixação
• Estratégia de desmoldagem

A comunicação precoce entre fornecedores de materiais, projetistas de peças e fabricantes de moldes pode, portanto, reduzir modificações de ferramental em estágios avançados.

13. Por que a experiência em ferramental para compósitos é importante em programas automotivos

Ferramental para compósitos automotivos não é simplesmente uma cópia negativa do componente final. O molde deve acomodar o comportamento do material selecionado durante a fabricação.

Isso se torna particularmente importante para componentes grandes ou complexos, onde o fluxo de material, a estabilidade dimensional, a uniformidade de aquecimento e a rigidez estrutural podem afetar o resultado final.

A MDC aborda o ferramental para compósitos a partir dessa perspectiva de fabricação. Para projetos envolvendo SMC, BMC, fibra de carbono e outros materiais compósitos moldados por compressão, o desenvolvimento de ferramental pode ser avaliado em conjunto com o comportamento do material, a geometria da peça e os requisitos de produção.

As capacidades de fabricação da MDC incluem usinagem CNC de grande porte e suporte de moldagem por compressão de alta capacidade. Seus equipamentos e recursos de fabricação são destinados a projetos industriais exigentes de ferramental para compósitos, onde tamanho do molde, rigidez estrutural, precisão de usinagem e requisitos de teste precisam ser considerados em conjunto.

O objetivo principal não é simplesmente fabricar um molde que corresponda ao modelo CAD. É desenvolver ferramental que suporte um processo de produção estável e repetível.

14. O que os compradores devem fornecer ao solicitar um molde de compósito automotivo

Ao solicitar uma cotação para um molde de compósito automotivo, fornecer informações de material e processo no início pode melhorar significativamente a avaliação técnica.

• Modelo 3D da peça e desenho 2D
• Nome e grau do material
• Tipo de fibra e teor de reforço
• Rota de processo SMC, BMC, GMT, LFT, prepreg, RTM ou outra
• Dimensões e peso da peça
• Tolerâncias dimensionais exigidas
• Requisitos de qualidade superficial
• Volume de produção anual
• Tamanho da prensa e parâmetros de máquina disponíveis
• Requisitos de aquecimento e resfriamento
• Requisitos de insertos e ejeção
• Data de entrega alvo do ferramental

Se o material ainda estiver em avaliação, o fornecedor do molde também deve receber os sistemas de materiais candidatos e o motivo pelo qual cada um está sendo considerado. Isso permite que a viabilidade do ferramental seja considerada antes que a decisão do material seja totalmente fixada.

15. Materiais compósitos automotivos: a principal conclusão de engenharia

O desenvolvimento de componentes automotivos leves está se movendo da simples substituição de materiais para a engenharia integrada de materiais e fabricação.

Fibra de vidro, fibra de carbono, fibra de basalto e fibra natural podem todas contribuir para a redução de peso automotiva, mas servem a diferentes propósitos de engenharia. Mais importante, a fibra em si não determina o desempenho final.

Tipo de fibra, matriz, arquitetura da fibra, orientação, geometria da peça, processo de fabricação e ferramental devem ser avaliados como um sistema conectado.

Para produção automotiva de alto volume, o material mais apropriado, portanto, não é necessariamente o material com a maior resistência de laboratório. É o sistema de material que pode atender ao desempenho exigido, permanecendo fabricável, dimensionalmente estável e economicamente viável no volume de produção pretendido.

É também por isso que a seleção de materiais compósitos automotivos deve envolver engenheiros de ferramental desde o início do processo de desenvolvimento. Uma decisão de material pode influenciar o projeto do molde, o comportamento de fluxo, aquecimento, resfriamento, ventilação, desmoldagem e, em última análise, a consistência da produção.

Perguntas frequentes sobre materiais compósitos automotivos

Conclusão

Materiais compósitos automotivos oferecem aos fabricantes múltiplas abordagens para redução de peso, mas a aplicação bem-sucedida depende de mais do que selecionar uma fibra de alto desempenho.

O reforço, a matriz de resina, a arquitetura da fibra, o processo de fabricação e o ferramental devem trabalhar juntos. Para componentes de produção, essa abordagem integrada ajuda os engenheiros a equilibrar peso, desempenho estrutural, fabricabilidade, precisão dimensional e economia de produção.

Para projetos de ferramental para compósitos, a MDC apoia a transição do projeto de peças compósitas para o ferramental de produção, considerando o comportamento do material, os requisitos de moldagem e os requisitos de fabricação do ferramental em conjunto.
