Resumo executivo

A fabricação tradicional de moldes de compressão depende de usinagem subtrativa — fresamento CNC, torneamento e EDM — para produzir ferramentas de alta precisão. Embora precisa, essa abordagem gera longos prazos de entrega, alto consumo de aço ferramenta e desperdício substancial de material. O estudo computacional aqui resumido avalia a Fusão Seletiva a Laser de Metal (DMLS) como alternativa para a produção de moldes de compressão. As principais conclusões incluem:

• O molde DMLS com estrutura interna em favo de mel atingiu o critério de projeto de deflexão máxima ≤ 0,001 polegadas sob pressões e temperaturas realistas de moldagem.
• O molde aditivo utilizou aproximadamente 74% menos material em comparação com seu equivalente usinado.
• A liberdade geométrica proporcionada pelo DMLS permite otimização topológica interna, canais de refrigeração conformais e redução de massa sem comprometer a rigidez.

1. Por que o DMLS é importante para moldes de compressão e ferramentas SMC

Fusão Seletiva a Laser de Metal (DMLS) é uma tecnologia de manufatura aditiva metálica em leito de pó que constrói peças camada por camada usando um laser para fundir o pó metálico. Para fabricantes de moldes de compressão e moldes SMC, o DMLS oferece várias vantagens estratégicas:

1.1 Eficiência de material e custo

Designs aditivos com treliças e estruturas em favo de mel reduzem drasticamente o volume de aço ferramenta necessário. A economia de 74% em material relatada se traduz diretamente em menor custo e menos necessidade de sobremetal para acabamento CNC híbrido (DMLS + CNC).

1.2 Liberdade geométrica e controle térmico

O DMLS permite recursos difíceis ou impossíveis de usinar: estruturas internas para alívio de peso, canais de refrigeração conformais para uniformidade térmica e nervuras otimizadas topologicamente — capacidades especialmente valiosas para ferramentaria de compressão de alto volume.

1.3 Ciclos de desenvolvimento mais curtos

Para P&D, moldes prototipados ou ferramentas especializadas de baixo volume, o DMLS reduz drasticamente o tempo ao eliminar processos de usinagem complexos. Ajustes — como geometria de canais ou reforços — podem ser implementados diretamente no CAD e impressos sem alterações caras de fixação.

2. Abordagem computacional: validando desempenho estrutural e térmico

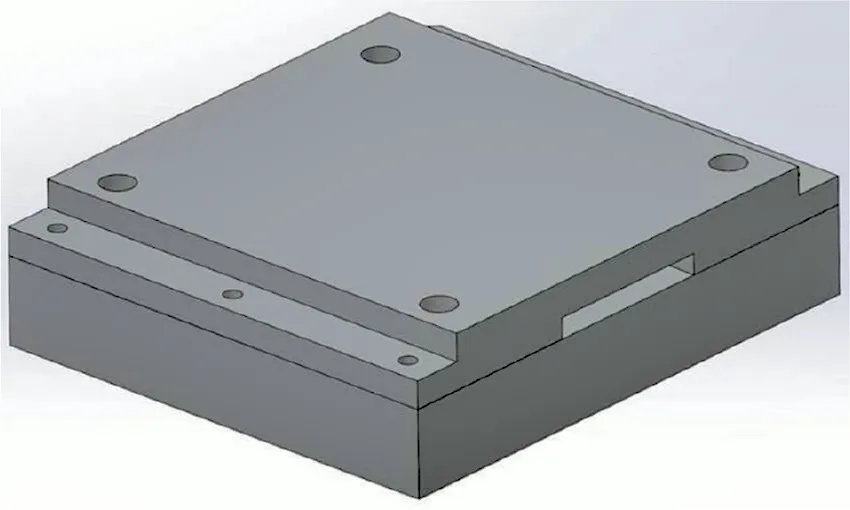

O estudo comparou dois conceitos de moldes sob condições idênticas: um molde sólido em aço usinado (referência) e um molde produzido por DMLS com estrutura interna em favo de mel. A Análise por Elementos Finitos (FEA) avaliou a deflexão mecânica sob pressão de moldagem e gradientes térmicos representativos dos ciclos de compressão SMC.

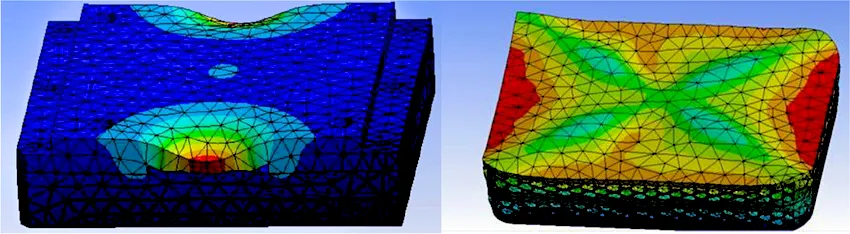

2.1 Análise estrutural

Usando simulações estáticas lineares e não-lineares, o molde DMLS manteve deflexão máxima inferior à tolerância rigorosa de 0,001 polegadas. A geometria da treliça foi ajustada para concentrar material ao longo dos caminhos principais de tensão, removendo massa em regiões de baixa carga.

2.2 Análise térmica

Simulações térmicas transitórias modelaram o aquecimento durante um ciclo típico de cura e o resfriamento subsequente. A menor massa térmica do molde DMLS exigiu gestão térmica ativa — implementada via canais conformais — para garantir cura uniforme e evitar zonas superaquecidas. Com refrigeração conformal, os diferenciais de temperatura permaneceram dentro dos limites aceitáveis do processo.

2.3 Estratégia híbrida de acabamento

O estudo enfatiza um fluxo híbrido: DMLS para geometria interna e forma quase final, seguido de acabamento CNC de precisão nas superfícies críticas. Isso garante acabamento superficial e tolerâncias dimensionais adequadas, preservando ao mesmo tempo as vantagens de tempo e material da produção aditiva.

3. Recomendações de projeto para moldes metálicos produzidos por AM

Baseando-se em resultados computacionais e melhores práticas, recomenda-se:

• Projeto de treliça orientado pela topologia: alinhar estruturas em favo de mel com caminhos principais de carga; evitar porosidade uniforme que comprometa rigidez.
• Integração de refrigeração conformal: posicionar canais próximos à superfície da cavidade com seções controladas para otimizar extração de calor e tempo de ciclo.
• Planejamento de pós-processo: prever sobremetal para acabamento CNC; definir regiões que exigem alívio de tensões após impressão.
• Seleção de material: usar aços ferramenta e aços maraging compatíveis com DMLS e tratamentos térmicos pós-processo para vida útil prolongada.
• Garantia de qualidade: aplicar ensaios não destrutivos (END) para verificar porosidade interna e metrologia de coordenadas para validar dimensões da cavidade.

4. Considerações de fabricação, sustentabilidade e custo

Embora o DMLS reduza desperdício de matéria-prima, é essencial avaliar tempo de máquina, custo de pó metálico e despesas de pós-processo. Pontos-chave incluem:

• Estratégias de reutilização de pó para reduzir consumíveis.
• Consumo energético de máquinas DMLS de grande porte versus centros de usinagem convencionais.
• Vida útil e manutenção da ferramenta: garantir tratamentos ou revestimentos adequados para resistir ao desgaste abrasivo de compostos SMC.
• Análise de ciclo de vida: menor uso de aço e menor desperdício de usinagem contribuem positivamente para o impacto ambiental quando equilibrados com o consumo energético do AM.

Conclusão prática: para moldes de média a alta complexidade e ferramentas de P&D, o DMLS (com acabamento CNC) é frequentemente superior de forma econômica e técnica. Para ferramentas simples e de altíssimo volume, a usinagem tradicional ainda pode ser mais adequada.

5. Implicações para a MDC Mould e a indústria de ferramentas compostas

Para uma especialista em ferramentaria composta como MDC Mould, o DMLS representa uma tecnologia estratégica que complementa capacidades de CNC e EDM. Oportunidades específicas incluem:

• Moldes de compressão protótipo rápidos para testes SMC e BMC.
• Moldes otimizados com refrigeração conformal para reduzir tempo de cura e melhorar consistência das peças.
• Ferramentaria leve personalizada para grandes componentes compostos, reduzindo custos de manuseio e transporte.
• Linhas híbridas nas quais núcleos DMLS são combinados com revestimentos usinados convencionalmente.

A adoção do DMLS permite que a MDC amplie sua oferta para painéis automotivos SMC, compartimentos de baterias EV, peças estruturais compostas e ferramentas especiais de termoformagem.

6. Próximas etapas recomendadas para adoção industrial

1. Realizar projetos piloto combinando núcleos DMLS com superfícies acabadas em CNC para moldes representativos de SMC.
2. Executar testes completos de moldagem para validar resistência ao desgaste, comportamento de desmoldagem e qualidade das peças.
3. Estabelecer diretrizes internas de DfAM com foco em dimensionamento de treliças, diâmetro de canais e sequência de pós-processo.
4. Colaborar com fornecedores de materiais para certificar pós de aço ferramenta adequados aos ciclos térmicos e abrasão do processo SMC.

Conclusão

O estudo computacional demonstra que o DMLS é uma opção tecnicamente viável para moldes modernos de compressão. Quando combinado com refrigeração conformal e estratégias híbridas de acabamento, moldes DMLS podem atender às rigorosas exigências estruturais e térmicas dos processos SMC, ao mesmo tempo oferecendo grande economia de material e liberdade de design. Para fornecedores de moldes SMC e ferramentaria composta, integrar o DMLS abre novas possibilidades em desempenho, sustentabilidade e iteração rápida.
