O que torna um molde para banheira diferente de um ferramental compósito geral?

Os moldes para banheiras têm várias características que tornam o seu design diferente das aplicações de ferramental compósito mais pequenas. Uma banheira tem tipicamente uma cavidade relativamente grande, amplas superfícies curvas, áreas de moldagem profundas e superfícies estéticas visíveis. Estas características aumentam a importância da rigidez do molde, precisão de usinagem, acabamento superficial e consistência térmica.

Um molde para banheira em compósito de grandes dimensões deve manter a sua geometria enquanto suporta ciclos de moldagem repetidos. Mesmo desvios dimensionais relativamente pequenos numa cavidade grande podem tornar-se percetíveis na banheira acabada.

As considerações importantes para o ferramental incluem:

• Precisão da cavidade de grande área
• Estrutura do molde estável
• Acabamento superficial consistente
• Ângulos de saída controlados
• Desmoldagem fiável
• Ventilação eficaz
• Distribuição térmica uniforme
• Estabilidade dimensional a longo prazo

O objetivo não é simplesmente fabricar um molde que produza uma peça aceitável, mas criar um ferramental capaz de manter uma qualidade consistente ao longo de ciclos de produção repetidos.

O acabamento superficial é crítico para moldes de banheira em compósito

A superfície da cavidade de um molde para banheira tem uma influência direta no aspeto da banheira acabada. Ao contrário dos componentes estruturais ocultos, as banheiras são produtos altamente visíveis, onde a qualidade da superfície é uma parte importante da perceção do cliente sobre o produto final.

Uma cavidade com acabamento adequado pode ajudar a reproduzir uma superfície lisa e consistente, reduzindo ao mesmo tempo o pós-processamento desnecessário na banheira moldada.

Usinagem de precisão antes do polimento

A qualidade da superfície começa com uma usinagem precisa. A usinagem CNC estabelece a geometria básica da cavidade e determina a consistência com que a superfície final pode ser acabada.

Erros de usinagem, marcas excessivas de ferramenta, degraus locais ou transições irregulares podem tornar o polimento subsequente mais difícil e podem tornar-se visíveis no produto acabado.

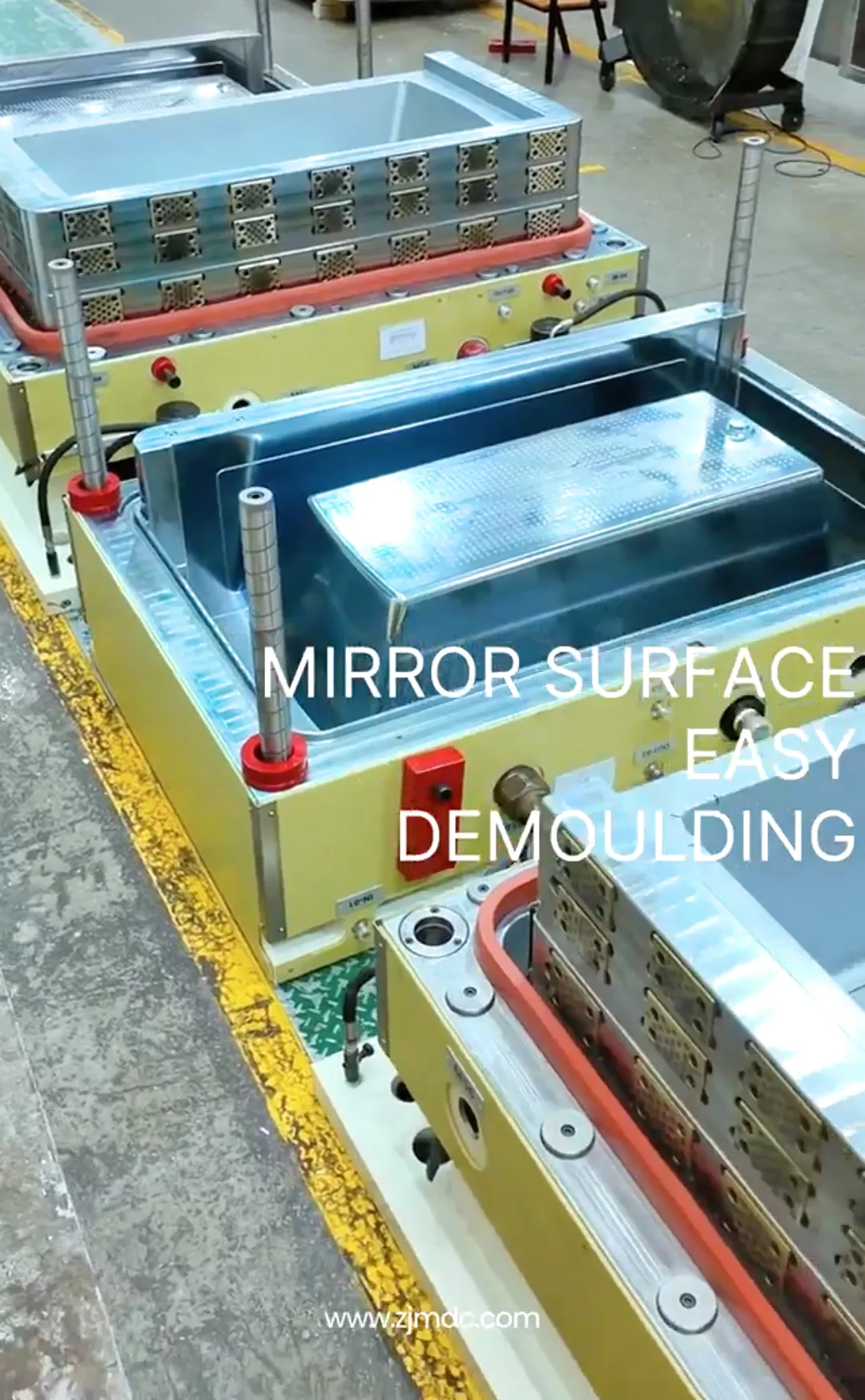

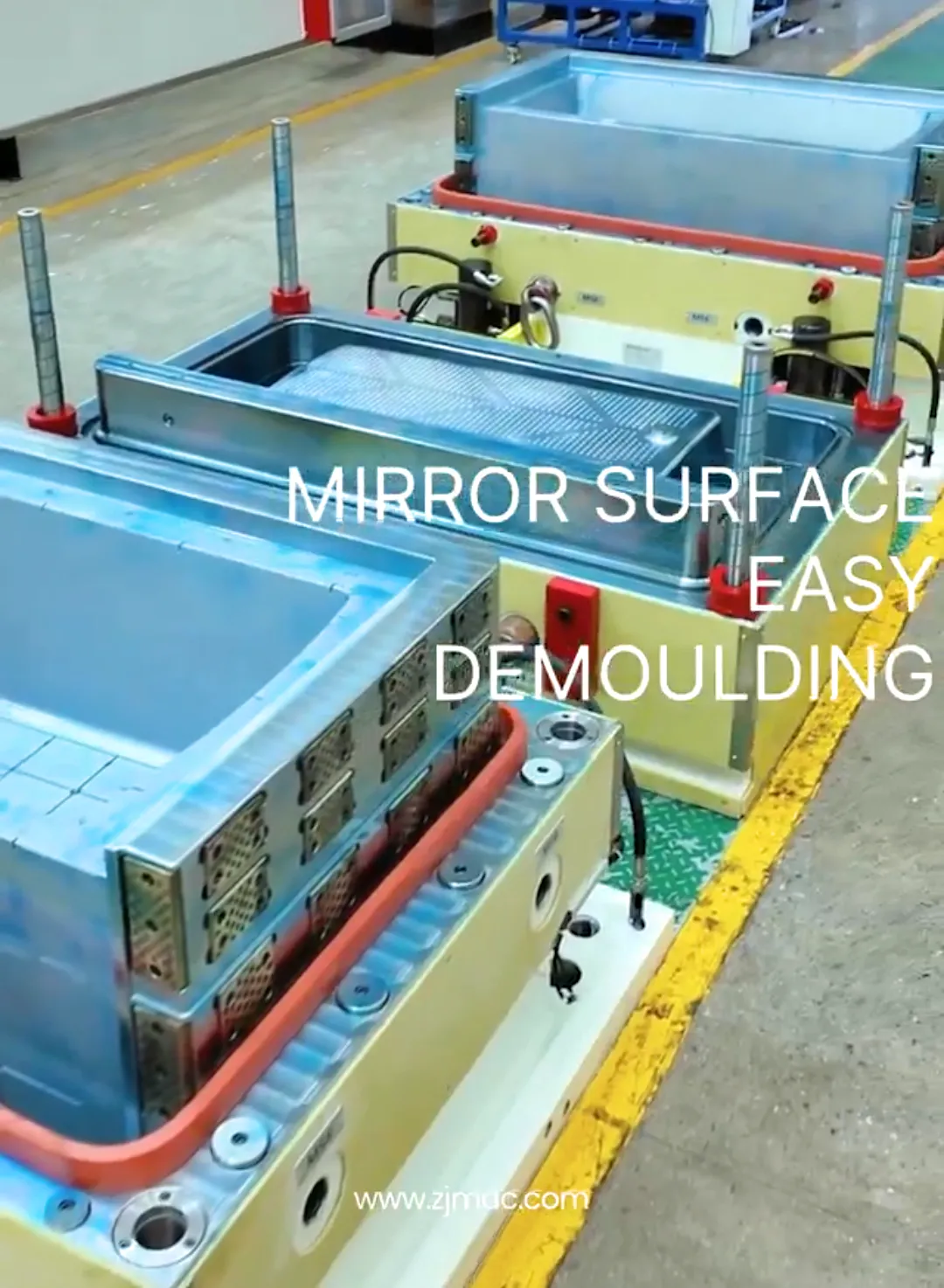

Polimento da cavidade do molde

Após a usinagem, as superfícies críticas da cavidade podem exigir retificação e polimento de acordo com o aspeto necessário da banheira. A condição final da superfície deve ser selecionada com base nos requisitos estéticos do produto e no processo de fabrico.

Uma superfície de molde bem preparada pode proporcionar vários benefícios de produção:

• Melhor aspeto da superfície da banheira
• Brilho e textura mais consistentes
• Adesão reduzida do material
• Desmoldagem mais fácil
• Menores requisitos de acabamento secundário
• Resultados de produção mais consistentes

Precisão dimensional no fabrico de moldes para banheiras

A precisão dimensional é particularmente importante para moldes de banheira grandes, porque o produto acabado deve manter a geometria geral pretendida, ao mesmo tempo que se ajusta a componentes associados, como estruturas, suportes, ralos, painéis, vedantes ou estruturas de instalação.

Um molde para banheira fabricado com precisão fornece uma referência estável para o componente compósito acabado. Por conseguinte, as dimensões críticas devem ser identificadas durante a fase de design do molde e controladas ao longo da usinagem e inspeção.

Geometria de cavidade grande

As superfícies de cavidades grandes requerem usinagem e inspeção cuidadosas, porque pequenos desvios podem acumular-se em toda a área de moldagem. A estrutura do molde também deve fornecer rigidez suficiente para minimizar a deformação durante o fabrico e a operação.

Compensação da retração

Os materiais compósitos podem sofrer alterações dimensionais durante o cura e o arrefecimento. O design do molde deve ter em consideração o comportamento esperado do material para que a banheira acabada possa atingir as dimensões necessárias.

A estratégia de compensação exata depende do sistema de material, do processo de moldagem, da geometria do produto e das condições de processamento.

Dimensões críticas de montagem

Onde a banheira interage com ralos, estruturas de suporte, tampas, painéis ou outros componentes, as características correspondentes do molde requerem atenção adicional.

Manter estas dimensões críticas ajuda a melhorar a consistência da montagem e reduz a necessidade de operações corretivas durante a produção final.

Ângulo de saída e design de desmoldagem para moldes de banheira

Como uma banheira tem uma cavidade relativamente profunda e curva, a desmoldagem deve ser considerada desde o início do processo de design do ferramental. Um molde que produz a geometria correta, mas não consegue libertar a peça de forma fiável, não é um molde de produção eficiente.

Os ângulos de saída fornecem folga entre a peça moldada e a superfície do molde durante a separação. A saída necessária depende da geometria da banheira, acabamento superficial, características do material e processo de produção.

Uma saída insuficiente pode aumentar a força de desmoldagem e criar riscos como:

• Arranhões na superfície
• Deformação da peça
• Danos nos bordos
• Rachaduras em torno de características locais
• Ciclos de produção mais longos
• Desgaste aumentado do molde

Para geometrias complexas de banheiras, os engenheiros devem considerar secções profundas, transições bruscas, nervuras locais, características de montagem e áreas onde o produto pode bloquear-se mecanicamente contra a cavidade.

Rigidez do molde para ferramental de banheiras grandes

O tamanho de uma banheira torna a rigidez do molde uma consideração de engenharia importante. Grandes superfícies de ferramental podem ser afetadas por cargas mecânicas, expansão térmica, manuseamento e ciclos de produção repetidos.

Um molde de compressão para banheira rígido ajuda a manter a geometria da cavidade projetada e reduz o risco de deformação durante a moldagem.

A estrutura de suporte deve ser projetada de acordo com:

• Dimensões gerais da banheira
• Profundidade da cavidade
• Pressão de moldagem
• Peso do molde
• Requisitos de aquecimento
• Volume de produção esperado
• Prensa ou equipamento de produção

Um suporte estrutural adequado é particularmente importante quando o ferramental é utilizado repetidamente em produção de volume médio ou alto.

Controlo de temperatura para moldes grandes de banheira em compósito

O controlo de temperatura torna-se cada vez mais importante à medida que o tamanho do molde para banheira aumenta. Uma cavidade grande requer um ambiente térmico estável para que o material compósito possa fluir e curar de forma consistente em toda a superfície de moldagem.

Um sistema de aquecimento desequilibrado pode criar diferenças de temperatura entre diferentes áreas do molde. Essas diferenças podem influenciar o comportamento de cura, o fluxo do material, a qualidade da superfície e a estabilidade dimensional.

Para um molde de compressão para banheira, o sistema de aquecimento deve, portanto, ser considerado em conjunto com a estrutura do molde e a geometria da cavidade, em vez de ser tratado como um componente independente.

Distribuição térmica uniforme

Grandes áreas planas ou curvas podem exigir elementos de aquecimento ou canais de aquecimento cuidadosamente posicionados para minimizar as diferenças de temperatura na cavidade. O objetivo é fornecer condições térmicas estáveis e repetíveis durante todo o ciclo de produção.

Uma distribuição uniforme da temperatura pode ajudar a reduzir:

• Cura desigual
• Variação dimensional
• Diferenças na qualidade da superfície
• Tensão residual
• Empeno local
• Variação do ciclo de produção

Estabilidade térmica durante a produção repetida

Um molde para banheira utilizado para produção contínua sofre ciclos repetidos de aquecimento e arrefecimento. A estrutura do ferramental e o sistema de aquecimento devem, portanto, ser projetados tendo em mente a estabilidade térmica a longo prazo.

Um desempenho térmico consistente ajuda os fabricantes a manter condições de produção mais previsíveis e reduz a necessidade de ajustes frequentes no processo.

Design de ventilação para moldes de banheira em compósito

A ventilação eficaz é outra consideração importante ao projetar um molde para banheira em compósito. Durante a moldagem, o ar e os gases no interior da cavidade precisam de escapar à medida que o material preenche o molde.

Se o ar ficar preso em áreas de difícil preenchimento, a banheira acabada pode desenvolver imperfeições superficiais, vazios, preenchimento incompleto ou defeitos localizados.

As localizações das saídas de ventilação devem ser selecionadas de acordo com:

• Geometria da cavidade
• Direção do fluxo do material
• Configuração da linha de separação
• Áreas profundas ou fechadas
• Potenciais localizações de retenção de ar
• Condições de moldagem esperadas

O objetivo é fornecer caminhos de libertação de ar suficientes, controlando ao mesmo tempo a fuga de material através do sistema de ventilação.

Para componentes grandes de banheiras, a ventilação deve ser avaliada durante a fase de design do molde, em vez de ser adicionada apenas após a ocorrência de problemas de produção.

Controlo de rebarba na moldagem por compressão de banheiras

A rebarba é uma preocupação comum na moldagem por compressão, porque o excesso de material pode escapar através da superfície de separação do molde quando a cavidade é comprimida.

Para componentes grandes de louças sanitárias, a rebarba excessiva aumenta os requisitos de acabamento e pode afetar o aspeto ou a precisão dimensional da banheira acabada.

A formação de rebarba pode ser influenciada por vários fatores, incluindo:

• Precisão da linha de separação
• Condição de fecho do molde
• Carga de material
• Pressão de moldagem
• Desgaste do molde
• Design da cavidade
• Comportamento do fluxo do material

Portanto, um molde para banheira de precisão deve incorporar superfícies de separação cuidadosamente projetadas e rigidez estrutural suficiente para manter o fecho estável do molde durante a produção.

Reduzir a rebarba na fase do ferramental também pode reduzir o trabalho de acabamento a jusante e melhorar a eficiência geral do fabrico.

Problemas comuns de moldagem de banheiras e soluções de engenharia

Componentes grandes de banheiras em compósito podem apresentar diferentes tipos de defeitos de moldagem, dependendo do material, ferramental, equipamento e condições de processamento. Compreender a relação entre um defeito e a sua causa potencial ajuda os engenheiros a determinar a ação corretiva mais adequada.

É importante entender que nem todos os defeitos de moldagem se originam no próprio molde. As propriedades do material, o peso da carga, a posição de carga, a temperatura de moldagem, a pressão, o tempo de cura e o desempenho da prensa também podem influenciar o resultado final.

Portanto, uma avaliação de engenharia completa deve considerar o molde e o processo de moldagem como um sistema de produção integrado.

Moldagem de teste para validação do ferramental de banheiras

A moldagem de teste fornece uma oportunidade importante para verificar se um molde para banheira recém-fabricado pode atingir o desempenho de produção necessário.

Em vez de avaliar apenas se o molde pode produzir a forma básica correta, a produção de teste permite que os engenheiros examinem a interação entre o ferramental, o material, o equipamento de moldagem e os parâmetros do processo.

Verificação da geometria da banheira

A peça de teste pode ser inspecionada para verificar as dimensões gerais, as interfaces críticas, as características da cavidade, a geometria da parede e outros requisitos definidos pelo cliente.

Avaliação da qualidade da superfície

A superfície moldada é examinada quanto a defeitos como aspeto irregular, picadas, poros, áreas ricas em resina, exposição de fibras ou outras anomalias que possam exigir ajustes no ferramental ou no processo.

Avaliação da desmoldagem

O processo de libertação é observado cuidadosamente para determinar se a banheira se separa suavemente do molde sem força excessiva ou danos.

Verificação da rebarba e do desempenho da linha de separação

A produção de teste também fornece uma oportunidade para avaliar a distribuição da rebarba e o desempenho das superfícies de separação do molde em condições reais de produção.

As informações obtidas durante a moldagem de teste podem então ser utilizadas para otimizar o ferramental antes do início da produção regular.

Inspeção de qualidade para o fabrico de moldes para banheiras

O controlo de qualidade é uma parte importante do fabrico de ferramentais compósitos de grandes dimensões. Como os moldes para banheiras contêm grandes superfícies curvas e geometria complexa, a inspeção deve abranger tanto a precisão dimensional como o desempenho funcional do ferramental.

Um processo de inspeção estruturado ajuda a identificar problemas de ferramental antes de se tornarem problemas de produção recorrentes e proporciona maior confiança no desempenho a longo prazo do molde.

Do design do produto banheira ao ferramental pronto para produção

O ferramental bem-sucedido para banheiras começa antes do início da usinagem. A geometria do produto, a seleção do material, o processo de moldagem, o volume de produção e o equipamento disponível devem ser considerados durante a fase de engenharia.

Na MDC, o processo de desenvolvimento pode incluir:

1. Revisão do desenho do produto e do modelo 3D – Analisar a geometria, dimensões, tolerâncias e áreas funcionais da banheira.
2. Análise DFM – Rever os ângulos de saída, linhas de separação, geometria da parede, condições de desmoldagem e potenciais problemas de fluxo de material.
3. Design da estrutura do molde – Desenvolver a cavidade, o núcleo, a estrutura de suporte, o sistema de aquecimento, a ventilação e outras características de ferramental necessárias.
4. Usinagem CNC de precisão – Fabricar os componentes do molde de acordo com as especificações de engenharia aprovadas.
5. Retificação e polimento – Acabar a superfície da cavidade de acordo com o aspeto necessário da banheira.
6. Montagem do molde – Montar os componentes do molde e verificar o ajuste e alinhamento.
7. Inspeção dimensional – Verificar as dimensões críticas do molde e as áreas funcionais.
8. Moldagem de teste – Validar o molde em condições práticas de produção.
9. Otimização do ferramental – Realizar os ajustes necessários com base nos resultados dos testes.
10. Aprovação final – Concluir a inspeção final antes da liberação para produção.

Este fluxo de trabalho de engenharia ajuda a transformar o molde para banheira de uma ferramenta usinada num sistema de ferramental pronto para produção, capaz de suportar um fabrico consistente de compósitos.

Capacidade de fabrico de moldes para banheiras da MDC

Na MDC, fabricamos moldes para banheiras personalizados para aplicações em louças sanitárias em compósito e SMC. As nossas soluções de ferramental são desenvolvidas de acordo com a estrutura do produto, sistema de material, processo de moldagem, volume de produção e qualidade de superfície necessária.

Para ferramentais de banheiras grandes, a nossa abordagem de engenharia foca-se em manter a precisão da cavidade e a estabilidade estrutural, ao mesmo tempo que fornece o acabamento superficial e o desempenho de desmoldagem necessários para a produção prática.

Fabrico de cavidades de precisão

A geometria da cavidade é fabricada utilizando processos de usinagem de precisão para reproduzir com exatidão a forma necessária da banheira. É dada atenção especial a grandes superfícies curvas, áreas de transição, bordos e características funcionais críticas.

Experiência em ferramental para compósitos

A MDC tem experiência no fabrico de ferramentais para aplicações em compósitos, incluindo moldes de compressão e outras soluções de moldes compósitos personalizados. Esta experiência permite que o design do ferramental considere o comportamento do material e as condições reais de moldagem, em vez de se focar apenas na geometria do produto.

Acabamento superficial

Para superfícies visíveis da banheira, o acabamento do molde é uma parte importante do processo de ferramental. A retificação e o polimento são realizados de acordo com o aspeto necessário do produto e os requisitos de produção.

Engenharia orientada para a produção

A MDC desenvolve moldes tendo em mente as condições de produção. A rigidez do molde, o aquecimento, a ventilação, as superfícies de separação, os ângulos de saída e a desmoldagem são considerados durante o desenvolvimento do ferramental para suportar um fabrico repetível.

Teste e otimização do ferramental

Quando necessário, a moldagem de teste pode ser utilizada para verificar as dimensões do produto, a qualidade da superfície, a rebarba, o comportamento de preenchimento e o desempenho de desmoldagem. Os resultados fornecem informações práticas para a otimização final do ferramental.

Aplicações de banheiras em compósito e SMC

Diferentes fabricantes de banheiras podem utilizar diferentes sistemas de material compósito e processos de produção. O design do ferramental deve, portanto, ser desenvolvido de acordo com o material específico e o método de fabrico, em vez de assumir que cada molde para banheira pode utilizar a mesma configuração.

Banheiras de SMC

Os moldes para banheiras de SMC são projetados para aplicações de moldagem por compressão, onde o material é moldado e curado sob calor e pressão controlados. O ferramental deve acomodar o fluxo do material, o comportamento de cura, o controlo da rebarba e a desmoldagem fiável.

Banheiras de FRP e compósito

Os processos de fabrico de banheiras de FRP e outros compósitos podem exigir diferentes configurações de ferramental, dependendo do método de moldagem e cura. A qualidade da superfície, o desempenho de libertação, a estabilidade dimensional e a durabilidade do molde continuam a ser considerações importantes.

Produtos sanitários personalizados

Para além dos designs padrão de banheiras, o ferramental compósito também pode ser desenvolvido para produtos sanitários personalizados com dimensões, contornos, áreas de montagem ou requisitos de superfície especiais.

A estrutura do molde deve ser adaptada ao produto real, em vez de se basear num design de ferramental padronizado.

Que informações deve fornecer para um projeto de molde para banheira?

Fornecer informações técnicas completas permite que o engenheiro de ferramental avalie o projeto com mais precisão e desenvolva um molde que corresponda ao processo de produção pretendido.

Para um projeto de molde para banheira, os clientes devem idealmente fornecer:

• Modelo 3D do produto ou desenho de engenharia 2D
• Dimensões gerais da banheira
• Especificação do material
• Processo de moldagem ou conformação
• Volume de produção esperado
• Acabamento superficial necessário
• Tolerâncias dimensionais críticas
• Equipamento de moldagem disponível
• Requisitos de desmoldagem
• Insertos especiais ou características funcionais
• Requisitos de inspeção e aceitação

Se o processo de produção ou a especificação do material ainda estiverem em desenvolvimento, o design do ferramental pode ser avaliado com base nas informações disponíveis do produto e nas condições de fabrico esperadas.

Como selecionar um fabricante de moldes para banheiras

Ao selecionar um fabricante de moldes para banheiras, os compradores devem avaliar mais do que a capacidade de usinagem. O ferramental compósito de grandes dimensões requer uma compreensão da geometria do produto, comportamento do material, estrutura do molde, acabamento superficial e condições de produção.

Os fatores importantes a considerar incluem:

• Experiência com moldes compósitos grandes
• Conhecimento de SMC e moldagem por compressão
• Capacidade de usinagem CNC de precisão
• Capacidade de acabamento de superfícies de cavidades grandes
• Experiência em design estrutural de moldes
• Conhecimento de aquecimento e gestão térmica
• Design de ventilação e controlo de rebarba
• Capacidade de moldagem de teste
• Inspeção dimensional e controlo de qualidade
• Comunicação técnica e suporte ao projeto

Um parceiro de ferramental fiável deve ser capaz de explicar como cada decisão de design do molde suporta os requisitos de produção reais do cliente, em vez de simplesmente fornecer um molde com base num desenho.

Perguntas frequentes sobre moldes para banheiras

O que é um molde para banheira?

Um molde para banheira é um sistema de ferramental utilizado para formar um componente de banheira a partir de materiais como SMC, FRP ou outros materiais compósitos. O molde define a geometria do produto e influencia fortemente a precisão dimensional, o acabamento superficial e o desempenho de desmoldagem.

O que é um molde para banheira de SMC?

Um molde para banheira de SMC é um molde de compressão especificamente projetado para formar material SMC numa banheira ou componente sanitário relacionado. O seu design deve considerar o fluxo do material, a cura, o controlo de temperatura, a rebarba, o acabamento superficial e a desmoldagem.

Porque é que o acabamento superficial é importante para um molde para banheira?

A cavidade do molde transfere as suas características superficiais para a banheira acabada. Uma cavidade devidamente usinada e polida pode ajudar a alcançar um aspeto consistente e reduzir o trabalho de acabamento relacionado com a superfície.

Porque é que os ângulos de saída são importantes no design de moldes para banheiras?

Os ângulos de saída fornecem folga entre o molde e a banheira moldada durante a desmoldagem. Um design de saída adequado ajuda a reduzir a resistência à libertação e diminui o risco de arranhões, deformação ou danos no componente acabado.

Como é que a rigidez do molde afeta a produção de banheiras?

A rigidez do molde ajuda a manter a geometria da cavidade sob cargas mecânicas e térmicas. Um ferramental estável suporta a consistência dimensional e reduz o risco de deformação durante ciclos de produção repetidos.

Como pode a rebarba ser reduzida na moldagem por compressão de banheiras?

A rebarba pode ser influenciada pela precisão da linha de separação, desgaste do molde, carga de material, pressão de moldagem e design da cavidade. Superfícies de separação precisas, combinadas com um controlo adequado do material e do processo, podem ajudar a reduzir a rebarba excessiva.

Que materiais podem ser utilizados com moldes para banheiras?

O material adequado depende do processo de fabrico da banheira. As aplicações de banheiras em compósito podem utilizar SMC, FRP ou outros sistemas compósitos, e o molde deve ser projetado de acordo com o material específico e as condições de cura ou conformação.

A MDC pode fabricar moldes para banheiras personalizados?

Sim. A MDC fabrica moldes para banheiras personalizados de acordo com a geometria do produto, material, processo de moldagem, volume de produção, requisitos de superfície, condições do equipamento e especificações do cliente.

A MDC fabrica moldes de compressão para SMC?

Sim. A MDC fabrica moldes de compressão personalizados para aplicações em SMC, incluindo louças sanitárias e outros componentes compósitos que requerem geometria de cavidade precisa e desempenho de produção repetível.

Os moldes para banheiras podem ser utilizados para produção de alto volume?

Sim. Um molde para banheira devidamente projetado pode ser concebido para ciclos de produção repetidos. O material do ferramental, a rigidez do molde, a gestão térmica, o acabamento superficial, a manutenção e as condições de produção devem ser todos considerados ao determinar a configuração de ferramental adequada.

Conclusão: Ferramental de precisão para a produção consistente de banheiras

Um molde para banheira bem-sucedido faz mais do que reproduzir a forma básica de um produto sanitário. Para componentes compósitos grandes, a precisão da cavidade, o acabamento superficial, a rigidez do molde, os ângulos de saída, a ventilação, a estabilidade térmica e o desempenho de desmoldagem contribuem para o resultado final da produção.

Quanto maior for a superfície de moldagem, mais importante se torna controlar estes fatores como um sistema de ferramental integrado. A usinagem precisa estabelece a geometria, o acabamento superficial determina a qualidade da cavidade visível, a gestão térmica suporta um processamento consistente, e o design adequado de saída e desmoldagem ajuda a proteger a banheira acabada.

Na MDC, fabricamos moldes para banheiras, moldes para banheiras de SMC, moldes de compressão e ferramental compósito personalizado para aplicações em louças sanitárias. Desde a revisão do produto e DFM até à usinagem CNC, polimento, montagem, inspeção e moldagem de teste, o nosso processo de desenvolvimento de ferramental está focado em requisitos de produção práticos e resultados repetíveis.

Quer esteja a desenvolver uma banheira compósito padrão, um produto sanitário em SMC ou um componente compósito personalizado de grande formato, a MDC pode desenvolver uma solução de molde com base na geometria do seu produto, sistema de material, processo de produção e requisitos de qualidade.

Contacte a MDC para discutir o seu projeto de molde para banheira e ferramental compósito.
