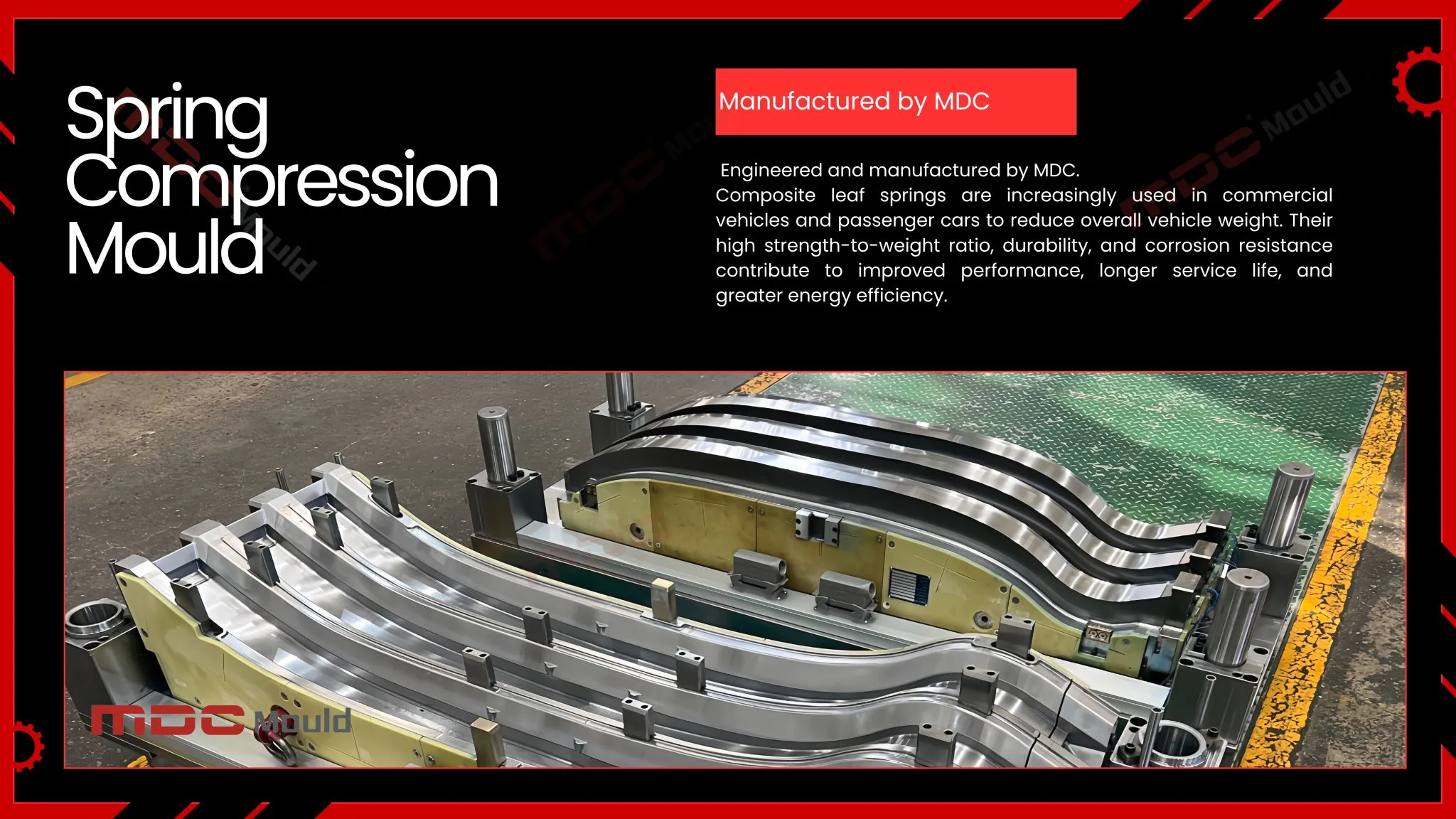

Molde para mola de lâmina composta: soluções de moldes de compressão de precisão para aplicações automóveis leves
À medida que a indústria automóvel global acelera em direção ao design de veículos mais leves, as molas de lâmina compostas tornaram-se uma alternativa cada vez mais atrativa às molas de aço convencionais. A sua excecional relação resistência-peso, resistência à corrosão, durabilidade à fadiga e flexibilidade de design permitem que os fabricantes de veículos reduzam o peso total, mantendo um excelente desempenho de carga e estabilidade de condução.
Produzir molas de lâmina compostas de alta qualidade exige mais do que materiais compósitos avançados. O desempenho, a consistência dimensional e a eficiência de produção de cada componente dependem fortemente da precisão do molde para mola de lâmina composta. Um molde de compressão bem concebido garante fluxo uniforme do material, cura equilibrada, consolidação precisa das fibras e propriedades mecânicas estáveis ao longo de cada ciclo de produção.
Na MDC, somos especializados no design e fabrico de moldes de compressão para molas de lâmina compostas utilizados em veículos comerciais, automóveis de passageiros, autocarros, veículos especiais e outras aplicações de transporte ligeiro. Cada molde é projetado com foco na precisão de maquinação, rigidez estrutural, equilíbrio térmico e fiabilidade de produção a longo prazo, para ajudar os clientes a alcançar uma qualidade de produto consistente e uma produção eficiente em larga escala.
O que é uma mola de lâmina composta?
Uma mola de lâmina composta é um componente de suspensão fabricado a partir de materiais compósitos reforçados com fibras, em vez de aço para molas tradicional. Dependendo da aplicação, os materiais de reforço podem incluir fibra de vidro, fibra de carbono ou sistemas de fibras híbridas, combinados com matrizes de resina termoendurecível, como resina epóxi, éster vinílico ou resina de poliéster.
Ao contrário das molas de aço de lâmina múltipla convencionais, as molas de lâmina compostas são tipicamente fabricadas como uma estrutura de peça única, através de moldagem por compressão ou outros processos de formação de compósitos. Este design integrado reduz o peso do componente, mantendo uma excelente rigidez, resistência à fadiga e durabilidade a longo prazo.
As molas de lâmina compostas são cada vez mais adotadas em veículos elétricos, camiões comerciais, autocarros, camionetas, máquinas agrícolas, veículos militares e sistemas de transporte de alto desempenho, onde a construção leve contribui diretamente para a melhoria da eficiência de combustível ou para o aumento da autonomia da bateria.
Por que as molas de lâmina compostas estão a substituir as molas de aço
Os fabricantes de veículos procuram continuamente soluções que reduzam o peso sem comprometer a segurança ou a durabilidade. As molas de lâmina compostas oferecem várias vantagens significativas em comparação com as molas de aço convencionais, tornando-as uma escolha ideal para plataformas de veículos modernos e leves.
- Redução de peso de até 60-70% em comparação com as molas de lâmina de aço tradicionais
- Excelente resistência à corrosão, sem necessidade de revestimentos protetores adicionais
- Desempenho de fadiga excecional sob ciclos de carga repetidos
- Menor ruído e vibração durante a operação do veículo
- Maior conforto de condução através de flexibilidade otimizada
- Menores requisitos de manutenção ao longo do ciclo de vida do produto
- Excelente resistência a produtos químicos, humidade e sal rodoviário
- Flexibilidade de design para desempenho de suspensão otimizado
Para veículos elétricos, a redução do peso da suspensão contribui diretamente para uma melhor eficiência energética e maior autonomia de condução. Para camiões e autocarros comerciais, sistemas de suspensão mais leves aumentam a capacidade de carga útil, reduzindo os custos operacionais.
A importância de um molde de alta qualidade para mola de lâmina composta
A qualidade de uma mola de lâmina composta não é determinada apenas pelo sistema de materiais, mas também pela qualidade de engenharia do molde. Durante a moldagem por compressão, o molde controla o posicionamento das fibras, o fluxo de resina, a temperatura de cura, a distribuição de pressão e a precisão dimensional final.
Mesmo materiais compósitos premium não podem compensar um molde mal projetado. Aquecimento irregular, rigidez insuficiente ou baixa precisão da cavidade podem resultar em espessura inconsistente, vazios internos, distorção das fibras, tensões residuais ou falha prematura do produto.
Um molde para mola de lâmina composta projetado com precisão ajuda os fabricantes a alcançar produção estável, alta repetibilidade, redução de taxas de refugo e desempenho mecânico consistente ao longo de longas séries de produção.
Processo de moldagem por compressão para molas de lâmina compostas
A moldagem por compressão é um dos métodos de fabrico mais amplamente adotados para molas de lâmina compostas, porque combina excelente precisão dimensional com alta eficiência de produção. O processo permite que os materiais compósitos reforçados curem sob temperatura e pressão controladas, produzindo componentes estruturais com propriedades mecânicas excecionais.
- Preparação do material compósito
- Corte e colocação da pré-forma
- Limpeza do molde e aplicação de agente de desmoldagem
- Colocação do material na cavidade do molde
- Fecho da prensa hidráulica
- Aplicação controlada de calor e pressão
- Cura da resina e consolidação do laminado
- Arrefecimento controlado
- Desmoldagem
- Aparagem de bordas e furação
- Inspeção dimensional
- Testes de desempenho mecânico
O controlo estável da temperatura, a distribuição equilibrada da pressão e o alinhamento preciso do molde são essenciais ao longo do ciclo de moldagem para garantir uma qualidade consistente do produto e fiabilidade de produção a longo prazo.
Princípios de design do molde para mola de lâmina composta
Projetar um molde para mola de lâmina composta de alto desempenho exige muito mais do que criar a forma correta da cavidade. O molde deve controlar a consolidação das fibras, o fluxo de resina, a distribuição de temperatura, a transmissão de pressão e a estabilidade dimensional ao longo de todo o ciclo de moldagem por compressão. Cada decisão de engenharia afeta diretamente o desempenho do produto, a eficiência de fabrico e a vida útil da ferramenta.
Como as molas de lâmina compostas são componentes estruturais de segurança, os fabricantes exigem excelente repetibilidade de cada ciclo de produção. Um molde devidamente projetado garante que cada mola de lâmina cumpra rigorosos requisitos de espessura, curvatura, rigidez e desempenho à fadiga.
Geometria otimizada da cavidade
A cavidade do molde define o perfil final da mola de lâmina composta. Transições suaves, raios precisos e variações de espessura cuidadosamente projetadas ajudam a garantir um fluxo uniforme do material durante a compressão, minimizando as concentrações de tensão interna após a cura.
Distribuição equilibrada da pressão
Durante a moldagem por compressão, a pressão deve ser transmitida uniformemente por todo o laminado. Pressão desigual pode levar a zonas ricas em resina, áreas de fibra seca, espessura inconsistente e reduções localizadas na resistência mecânica. Uma estrutura de molde adequada e o alinhamento da prensa ajudam a manter a pressão estável durante todo o ciclo de cura.
Rigidez estrutural
Os moldes para molas de lâmina compostas estão sujeitos a forças de fecho significativas durante a produção. Uma estrutura de molde rígida minimiza a deformação sob carga, mantém a precisão da cavidade e melhora a consistência da produção a longo prazo. Para moldes de grandes dimensões, a análise estrutural é frequentemente realizada durante a fase de design para otimizar a rigidez sem peso desnecessário.
Compensação da expansão térmica
O aquecimento e arrefecimento repetidos fazem com que cada molde se expanda e contraia. Os engenheiros devem considerar as características de expansão térmica tanto do material da ferramenta como do laminado compósito para manter a precisão dimensional ao longo de longas séries de produção.
Design do sistema de aquecimento para cura uniforme da resina
O controlo da temperatura é um dos fatores mais críticos que afetam a qualidade da mola de lâmina composta. O sistema de aquecimento deve fornecer energia térmica consistente em toda a superfície do molde, para que cada secção do laminado cure em condições quase idênticas.
Se uma área do molde atingir a temperatura de cura antes de outra, a resina pode gelificar prematuramente, restringindo o fluxo do material e criando tensões residuais. Essas tensões podem reduzir a vida à fadiga e causar variações dimensionais após a desmoldagem.
Dependendo dos requisitos do cliente e da capacidade de produção, os moldes para molas de lâmina compostas podem usar aquecedores elétricos de cartucho, placas de aquecimento, circulação de óleo térmico ou outros sistemas de aquecimento controlados. Independentemente do método, o objetivo permanece o mesmo: manter uma temperatura de molde estável e uniforme.
- Cura uniforme da resina em toda a peça
- Melhor consistência dimensional
- Redução de tensões residuais e recuperação elástica
- Ciclos de produção mais curtos e previsíveis
- Propriedades mecânicas melhoradas
- Melhor acabamento superficial e aspeto
Seleção de aço para ferramentas para produção a longo prazo
A seleção do aço para ferramentas tem influência direta na durabilidade do molde, na precisão de maquinação, na frequência de manutenção e no custo de produção. O material ideal depende do volume de produção, do tamanho do molde, da temperatura de cura e dos requisitos de qualidade do cliente.
| Aço para ferramentas | Principais vantagens | Aplicações recomendadas |
|---|---|---|
| P20 | Boa maquinabilidade e custo económico | Ferramentas para protótipos e produção de volume médio |
| 718 | Maior dureza com excelente polibilidade | Moldes compósitos para automóveis |
| H13 | Excelente resistência à fadiga térmica | Moldagem por compressão de grande volume |
| S136 | Excelente resistência à corrosão e acabamento espelhado | Produtos compósitos de alta precisão |
Além de selecionar o grau de aço adequado, o tratamento térmico apropriado é essencial para alcançar uma dureza estável, minimizar a distorção e prolongar a vida útil do molde sob ciclos térmicos repetidos.
Maquinação de precisão e acabamento superficial
A qualidade de maquinação de um molde para mola de lâmina composta determina a sua precisão dimensional, consistência da cavidade e repetibilidade de produção. A tecnologia moderna de maquinação CNC permite que os fabricantes produzam geometrias de molde complexas, mantendo tolerâncias rigorosas em toda a cavidade.
Após a maquinação grosseira, são realizadas fresagem de precisão, EDM, retificação e ajuste manual para alcançar a precisão necessária. O polimento superficial é então executado de acordo com os requisitos do produto, para melhorar o aspeto da peça e facilitar a desmoldagem suave.
Um acabamento superficial de alta qualidade oferece várias vantagens de produção:
- Menor resistência à desmoldagem
- Menor risco de defeitos superficiais
- Melhores características de fluxo de resina
- Melhor aspeto dos componentes acabados
- Menor desgaste do molde durante a produção contínua
Desafios comuns de fabrico e soluções de engenharia
Embora o fabrico de molas de lâmina compostas se tenha tornado cada vez mais maduro, vários desafios técnicos permanecem. Identificar as causas raiz dos problemas de produção permite que os engenheiros melhorem a estabilidade do processo, reduzindo os custos de refugo e manutenção.
| Desafio | Causa principal | Solução de engenharia |
|---|---|---|
| Variação de espessura | Pressão desigual ou desvio da cavidade | Otimizar alinhamento do molde e distribuição de pressão |
| Áreas ricas em resina | Colocação inadequada do material | Melhorar o design da pré-forma e equilíbrio da cavidade |
| Vazios e porosidade | Ar aprisionado durante a moldagem | Otimizar a ventilação e os parâmetros de cura |
| Recuperação elástica | Tensão térmica residual | Melhorar a uniformidade de temperatura e o controlo de arrefecimento |
| Marcas superficiais | Mau acabamento do molde ou contaminação | Melhorar a qualidade do polimento e a manutenção de rotina do molde |
| Desmoldagem difícil | Ângulo de saída insuficiente ou condições de libertação inadequadas | Otimizar o design do molde e a aplicação do agente de desmoldagem |
Resolver estes desafios durante a fase de design do molde é significativamente mais eficaz do que corrigir defeitos após o início da produção. A combinação de uma engenharia sólida, maquinação de precisão e parâmetros de moldagem controlados fornece a base para um fabrico fiável e de grande volume.
Aplicações dos moldes para molas de lâmina compostas
À medida que os fabricantes de veículos continuam a apostar na engenharia leve e na melhoria da eficiência energética, as molas de lâmina compostas estão a ser adotadas numa gama crescente de aplicações de transporte. Em comparação com os sistemas de suspensão de aço tradicionais, as molas de lâmina compostas proporcionam poupanças de peso significativas, mantendo um excelente desempenho estrutural, resistência à fadiga e durabilidade a longo prazo.
Os moldes para molas de lâmina compostas de precisão permitem que os fabricantes produzam componentes de suspensão com propriedades mecânicas consistentes, dimensões precisas e repetibilidade de produção fiável. Hoje, estes moldes são amplamente utilizados no fabrico de veículos convencionais e de nova energia.
Camiões comerciais
Os veículos comerciais exigem sistemas de suspensão capazes de suportar cargas pesadas, operando em condições rodoviárias exigentes. As molas de lâmina compostas ajudam a reduzir o peso do veículo sem sacrificar a capacidade de carga, melhorando a eficiência de combustível e aumentando a carga útil disponível.
- Camiões de serviço pesado
- Veículos comerciais ligeiros
- Veículos de transporte logístico
- Camiões de serviço municipal
Veículos de passageiros
Os fabricantes de automóveis de passageiros estão cada vez mais a substituir componentes de suspensão de aço por alternativas compósitas, para reduzir a massa do veículo e melhorar a eficiência de condução. Um menor peso não suspenso também contribui para um melhor conforto de condução e comportamento do veículo.
- Automóveis de passageiros
- SUVs
- Camionetas pickup
- Veículos de alto desempenho
Veículos elétricos (EVs)
Cada quilograma removido de um veículo elétrico contribui para uma melhor eficiência energética e maior autonomia de condução. As molas de lâmina compostas suportam uma arquitetura de veículo leve, mantendo a fiabilidade estrutural necessária para uma operação a longo prazo.
- Veículos elétricos a bateria
- Furgões de entrega elétricos
- Autocarros elétricos
- Plataformas EV comerciais
Veículos especiais
A tecnologia de suspensão composta também é adequada para máquinas agrícolas, veículos militares, equipamentos todo-o-terreno e sistemas de transporte especiais, onde a resistência à corrosão, durabilidade e redução de peso são igualmente importantes.
Como a MDC fabrica moldes para molas de lâmina compostas
Fabricar um molde para mola de lâmina composta de alta qualidade requer uma combinação de experiência em engenharia, maquinação de precisão e gestão de qualidade rigorosa. Na MDC, cada molde é desenvolvido com o objetivo de proporcionar produção estável, longa vida útil e qualidade de produto consistente ao longo de milhares de ciclos de moldagem.
Desde a análise inicial do design até aos testes finais do molde, cada etapa segue procedimentos de engenharia padronizados para garantir um desempenho fiável em ambientes de produção exigentes.
Avaliação de engenharia
Cada projeto começa com uma análise detalhada dos desenhos do produto do cliente, seleção do material compósito, volume de produção e processo de moldagem. As análises de Design para Fabrico (DFM) ajudam a otimizar a estrutura do molde antes do início do fabrico.
Maquinação de precisão
Centros de maquinação CNC avançados são utilizados para fabricar componentes do molde com elevada precisão dimensional. Fresagem de precisão, EDM, retificação e ajuste manual garantem que cada cavidade cumpre rigorosos requisitos de engenharia.
Integração do sistema de aquecimento
Os canais de aquecimento são cuidadosamente projetados para proporcionar uma distribuição uniforme da temperatura na superfície do molde. Um desempenho térmico equilibrado melhora a consistência da cura, reduzindo as tensões residuais e a variação dimensional.
Montagem e moldagem experimental
Antes da entrega, os moldes são montados, inspecionados e testados experimentalmente para verificar a precisão dimensional, o aspeto do produto e o desempenho de moldagem. Quaisquer ajustes necessários são concluídos antes do envio, para ajudar os clientes a obter um arranque de produção mais rápido.
Controlo de qualidade ao longo do processo de fabrico
Um controlo de qualidade fiável é essencial para produzir moldes de compressão de precisão. Na MDC, a inspeção está integrada em cada etapa do fabrico, em vez de se limitar ao processo de aceitação final.
| Etapa do fabrico | Foco do controlo de qualidade |
|---|---|
| Inspeção da matéria-prima | Verificar o grau do aço para ferramentas, dureza e certificação do material |
| Maquinação CNC | Monitorizar a precisão dimensional e as tolerâncias de maquinação |
| Tratamento térmico | Controlar a dureza e minimizar a distorção térmica |
| Montagem de componentes | Verificar o alinhamento, a precisão de ajuste e a integridade estrutural |
| Acabamento superficial | Inspecionar a qualidade do polimento e o aspeto da cavidade |
| Moldagem experimental | Validar o desempenho de moldagem e a qualidade da peça acabada |
| Inspeção final | Confirmar dimensões, documentação e especificações do cliente |
Esta abordagem sistemática de gestão da qualidade ajuda a reduzir os riscos de produção, melhorar a fiabilidade do molde e fornecer aos clientes ferramentas que têm um desempenho consistente em condições de fabrico contínuo.
Porquê escolher a MDC para o fabrico de moldes para molas de lâmina compostas?
Selecionar o fabricante de moldes certo é um fator-chave para o sucesso de qualquer projeto de mola de lâmina composta. Para além da capacidade de maquinação, um parceiro de ferramentas experiente deve compreender os materiais compósitos, a tecnologia de moldagem por compressão, a durabilidade das ferramentas e os desafios de produção associados a componentes estruturais automóveis.
Com uma vasta experiência no fabrico de moldes de compressão e moldes para compósitos, a MDC fornece soluções de ferramentas personalizadas para clientes em todo o mundo. Cada projeto é desenvolvido com atenção rigorosa à precisão de engenharia, eficiência de produção e desempenho do molde a longo prazo.
- Design de molde personalizado com base nos requisitos do cliente
- Análise DFM profissional e suporte de engenharia
- Ampla experiência em moldagem por compressão de compósitos
- Maquinação CNC de alta velocidade e EDM de precisão
- Design otimizado do sistema de aquecimento e ventilação
- Inspeção dimensional rigorosa e gestão de qualidade
- Soluções de ferramentas para protótipos, ensaios e produção em massa
- Comunicação técnica fiável e suporte a projetos globais
- Serviços abrangentes de fabrico de moldes para compósitos "chave na mão"
Quer esteja a desenvolver sistemas de suspensão leves para veículos comerciais ou componentes compósitos avançados para automóveis de passageiros, a MDC está empenhada em fornecer soluções de moldes de precisão que ajudam a melhorar a eficiência de fabrico, a consistência do produto e a fiabilidade de produção a longo prazo.
Por que as molas de lâmina compostas são o futuro dos sistemas de suspensão leves
A indústria automóvel global está a passar por uma transformação fundamental, impulsionada pela eletrificação dos veículos, regulamentações de emissões mais rigorosas e pela crescente procura de engenharia leve. Cada quilograma removido de um veículo contribui para uma melhor economia de combustível, menores emissões ou maior autonomia de condução. Como resultado, os fabricantes estão a substituir os componentes de aço convencionais por materiais compósitos avançados sempre que possível.
Entre os componentes de suspensão, as molas de lâmina compostas representam uma das oportunidades mais eficazes para a redução de peso. Em comparação com as molas de lâmina de aço tradicionais, os designs compósitos combinam menor massa com excelente resistência à fadiga, resistência à corrosão e flexibilidade de design, tornando-as cada vez mais atrativas tanto para veículos comerciais como para veículos de passageiros.
| Comparação | Mola de lâmina composta | Mola de lâmina de aço tradicional |
|---|---|---|
| Peso | Até 60-70% mais leve | Mais pesada |
| Resistência à corrosão | Excelente | Requer revestimento protetor |
| Desempenho à fadiga | Excelente sob carga repetida | Bom, mas suscetível a fissuras por fadiga |
| Ruído e vibração | Melhor amortecimento de vibrações | Maior transmissão de ruído |
| Manutenção | Menores requisitos de manutenção | Inspeção regular e proteção contra corrosão |
| Flexibilidade de design | Elevada | Limitada pela conformação do aço |
Estas vantagens tornam as molas de lâmina compostas particularmente adequadas para veículos elétricos, camiões comerciais, autocarros e veículos especiais, onde a construção leve melhora diretamente a eficiência operacional e a capacidade de carga útil.
Perguntas frequentes
O que é um molde para mola de lâmina composta?
Um molde para mola de lâmina composta é um molde de compressão de precisão utilizado para fabricar molas de lâmina reforçadas com fibras, sob temperatura e pressão controladas. Determina a forma final, espessura, precisão dimensional e consistência mecânica do componente de suspensão acabado.
Quais os materiais utilizados para fabricar molas de lâmina compostas?
As molas de lâmina compostas são geralmente produzidas com reforços de fibra de vidro, fibra de carbono ou fibras híbridas, combinadas com sistemas de resina termoendurecível, como resina epóxi, éster vinílico ou resina de poliéster.
Por que é utilizada a moldagem por compressão para molas de lâmina compostas?
A moldagem por compressão proporciona uma excelente consolidação das fibras, elevada precisão dimensional, ciclos de produção curtos e qualidade de produto consistente, tornando-a um dos métodos de fabrico mais eficientes para componentes estruturais de suspensão em compósito.
Como a qualidade do molde afeta o desempenho da mola de lâmina?
Um molde de precisão garante pressão uniforme, temperaturas de cura equilibradas, espessura do laminado precisa e distribuição consistente das fibras. Estes fatores influenciam diretamente a vida à fadiga, a capacidade de carga, a estabilidade dimensional e a fiabilidade a longo prazo.
Que aços para ferramentas são comumente utilizados para moldes de molas de lâmina compostas?
Os aços para ferramentas P20, 718, H13 e S136 são amplamente utilizados, dependendo do volume de produção, temperatura de cura, requisitos de polimento e vida útil esperada do molde.
Que indústrias utilizam moldes para molas de lâmina compostas?
Os moldes para molas de lâmina compostas são amplamente utilizados em veículos comerciais, automóveis de passageiros, veículos elétricos, autocarros, máquinas agrícolas, veículos militares e equipamentos de transporte especiais.
Os moldes para molas de lâmina compostas podem ser personalizados?
Sim. Cada molde pode ser personalizado de acordo com a geometria do produto do cliente, o material compósito, a capacidade de produção, as especificações da prensa e os requisitos de qualidade.
Porquê escolher a MDC para o fabrico de moldes para molas de lâmina compostas?
A MDC combina experiência em engenharia, maquinação CNC de precisão, design otimizado do sistema de aquecimento, controlo de qualidade rigoroso e vasta experiência no fabrico de moldes de compressão, para fornecer soluções de ferramentas fiáveis para clientes globais.
Conclusão
À medida que os fabricantes de veículos continuam a apostar na engenharia leve, maior eficiência energética e durabilidade melhorada, as molas de lâmina compostas estão a tornar-se uma alternativa cada vez mais importante aos sistemas de suspensão de aço convencionais. A sua superior relação resistência-peso, resistência à corrosão, desempenho à fadiga e flexibilidade de design tornam-nas uma solução ideal para veículos comerciais modernos, automóveis de passageiros e plataformas de veículos elétricos.
Alcançar um desempenho consistente a partir destes componentes avançados não depende apenas de materiais compósitos de alta qualidade, mas também de ferramentas projetadas com precisão. Um molde para mola de lâmina composta bem concebido garante uma distribuição equilibrada da pressão, cura uniforme da resina, controlo dimensional preciso e produção fiável ao longo de todo o processo de fabrico.
Na MDC, estamos empenhados em fornecer moldes de compressão de alto desempenho para aplicações de molas de lâmina compostas. Desde a análise DFM e design do molde, até à maquinação de precisão, montagem, moldagem experimental e suporte técnico, a nossa experiente equipa de engenharia trabalha em estreita colaboração com os clientes para desenvolver soluções de ferramentas que melhoram a eficiência de produção, reduzem os custos de fabrico e suportam a qualidade do produto a longo prazo.
Quer esteja a desenvolver sistemas de suspensão de próxima geração para veículos elétricos ou componentes compósitos de alta resistência para transporte comercial, a MDC oferece soluções de moldes personalizadas, projetadas para precisão, durabilidade e produção em massa fiável.
