O que é um Molde SMC?

Um molde SMC é uma ferramenta de produção projetada para formar e curar o Compound de Moldagem em Folha através de moldagem por compressão. O molde fornece a geometria necessária do produto, enquanto o processo de moldagem aplica pressão e calor controlados para formar o material compósito.

Dependendo do produto, um molde SMC pode incluir uma cavidade, núcleo, inserções, superfícies de partição, componentes de aquecimento, características de ventilação, sistemas de localização e suportes estruturais.

Uma ferramenta SMC de grau de produção deve ser projetada para manter sua geometria durante ciclos de moldagem repetidos. Ela também deve fornecer condições adequadas para o fluxo e cura do material, permitindo que a peça acabada seja ejetada de forma eficiente.

Por esta razão, os principais objetivos de engenharia das ferramentas SMC incluem:

• Geometria precisa da cavidade e do núcleo
• Estrutura estável do molde
• Fluxo de material controlado
• Condições térmicas uniformes
• Ventilação eficaz
• Formação controlada de rebarbas
• Acabamento superficial consistente
• Desmoldagem confiável
• Precisão dimensional repetível
• Estabilidade de produção a longo prazo

Por que o Design do Molde SMC é Crítico para a Qualidade da Produção

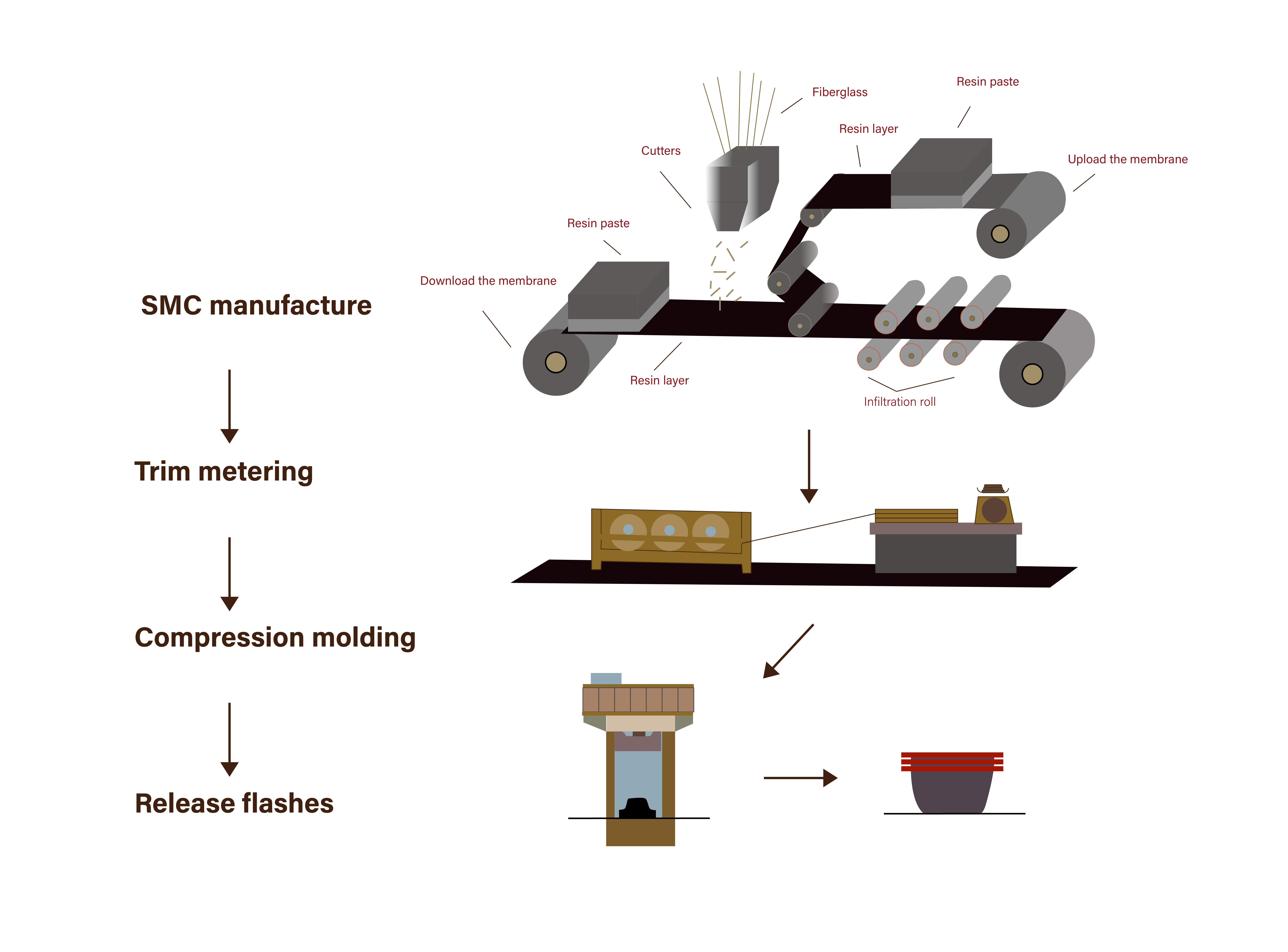

A moldagem SMC combina fluxo de material, compressão, aquecimento e cura em um ciclo de produção relativamente curto. Uma mudança em um parâmetro da ferramenta pode influenciar vários aspectos do processo ao mesmo tempo.

Por exemplo, uma geometria de cavidade inadequada pode restringir o fluxo do material, enquanto a ventilação deficiente pode contribuir para o aprisionamento de ar. A temperatura irregular do molde pode resultar em cura inconsistente, e superfícies de partição imprecisas podem aumentar as rebarbas.

Isso significa que um molde SMC deve ser desenvolvido como parte do sistema de moldagem completo, em vez de ser projetado apenas de acordo com a forma do produto acabado.

Um molde bem projetado ajuda a criar uma relação mais previsível entre:

• Carga de material e fluxo de material
• Pressão de moldagem e preenchimento da cavidade
• Temperatura do molde e cura
• Design da linha de partição e controle de rebarbas
• Geometria de saída e desmoldagem
• Acabamento da cavidade e aparência do produto

Principais Considerações de Design para Ferramentas SMC

O design de uma ferramenta SMC deve começar com o produto, o material, o processo de moldagem e os requisitos de produção. Vários fatores da ferramenta requerem atenção particular.

Geometria da Cavidade e do Núcleo

A cavidade e o núcleo definem a geometria final do componente SMC. Dimensões críticas, áreas de transição, nervuras, ressaltos, furos, pontos de montagem e outras características funcionais devem ser considerados durante o design da ferramenta.

Para grandes componentes SMC, manter a geometria estável em toda a superfície do molde é especialmente importante, pois desvios relativamente pequenos podem afetar as dimensões finais da peça.

Design da Linha de Partição

A linha de partição determina onde as seções do molde se separam. Sua localização afeta o fluxo do material, a formação de rebarbas, os requisitos de acabamento e a desmoldagem.

Uma superfície de partição devidamente projetada ajuda a controlar o vazamento de material, fornecendo um caminho de separação prático para o componente acabado.

Ângulos de Saída

Os ângulos de saída fornecem folga entre o componente moldado e a superfície do molde durante a desmoldagem. A saída insuficiente pode aumentar a resistência à extração e potencialmente danificar a peça ou a superfície do molde.

Os requisitos de saída dependem da geometria do produto, condição da superfície, características do material e do processo específico de moldagem SMC.

Rigidez do Molde

A estrutura da ferramenta deve suportar carregamentos mecânicos e térmicos repetidos sem deformação excessiva.

A rigidez adequada é particularmente importante para ferramentas SMC de grande área, onde a deformação da cavidade pode afetar a precisão dimensional e o desempenho da linha de partição.

Fluxo de Material e Posicionamento da Carga na Moldagem SMC

O fluxo de material é uma das considerações centrais na moldagem por compressão SMC. Durante o fechamento do molde, a carga de material se espalha pela cavidade e deve atingir as áreas necessárias antes que o processo de cura avance demais.

Portanto, o design do molde precisa funcionar em conjunto com o tamanho da carga, sua localização, a geometria do produto, a pressão de moldagem e a temperatura.

Um fluxo de material mal planejado pode contribuir para:

• Preenchimento incompleto
• Variação na distribuição das fibras
• Áreas locais ricas em resina
• Defeitos de superfície
• Marcas de solda ou relacionadas ao fluxo
• Rebarbas excessivas

Para componentes SMC complexos, o layout da carga e a geometria do molde devem ser avaliados em conjunto, e não de forma independente.

Por que a Localização da Carga é Importante

A posição inicial da carga SMC influencia a distância e a direção que o material deve percorrer durante a compressão. Um layout de carga adequado pode ajudar a encurtar caminhos de fluxo desnecessários e melhorar a distribuição do material.

A configuração ideal depende da geometria do produto e do sistema de material, portanto, as decisões sobre a ferramenta devem ser baseadas na aplicação real, em vez de uma regra geral fixa.

Controle de Temperatura na Moldagem SMC

O controle de temperatura é uma das funções mais importantes de um molde SMC. Os materiais SMC requerem aquecimento controlado durante o processo de moldagem e cura, e o molde deve fornecer condições térmicas suficientemente estáveis em toda a área de formação.

O desequilíbrio de temperatura pode contribuir para diferenças no fluxo e na cura do material entre diferentes áreas da peça.

Os efeitos potenciais incluem:

• Cura irregular
• Variação dimensional
• Diferenças na qualidade da superfície
• Tensão residual
• Empenamento
• Variação ciclo a ciclo

Para ferramentas SMC de grande porte, os elementos ou canais de aquecimento devem ser dispostos de acordo com a geometria da cavidade e os requisitos térmicos esperados.

Uniformidade Térmica em Toda a Cavidade

O objetivo de um sistema de aquecimento SMC não é simplesmente aumentar a temperatura do molde. Ele deve criar condições térmicas repetíveis nas áreas onde o material é formado e curado.

O desempenho térmico deve ser avaliado durante o desenvolvimento da ferramenta e a moldagem de teste, para que possíveis pontos quentes ou frios possam ser identificados antes da produção regular.

Design de Ventilação para Moldes SMC

O ar preso entre a carga SMC e a superfície do molde pode se tornar uma fonte potencial de defeitos de moldagem. A ventilação eficaz fornece caminhos para que o ar e os gases escapem durante a compressão.

As localizações da ventilação devem ser determinadas de acordo com a geometria do produto, o fluxo do material, a profundidade da cavidade, a configuração da linha de partição e as áreas onde o ar pode ficar preso.

A ventilação insuficiente pode contribuir para:

• Aprisionamento de ar
• Imperfeições superficiais
• Vazios
• Preenchimento incompleto
• Variação local da aparência

No entanto, a ventilação também deve ser controlada para que o vazamento excessivo de material não crie rebarbas desnecessárias.

Por esta razão, a ventilação e o controle de rebarbas devem ser considerados em conjunto durante o design do molde SMC.

Controle de Rebarbas na Moldagem por Compressão SMC

As rebarbas ocorrem quando o excesso de material SMC escapa através das superfícies de partição do molde durante a compressão. Uma certa quantidade de rebarbas pode ser esperada em algumas aplicações, mas as rebarbas excessivas aumentam os requisitos de acabamento e podem afetar a eficiência da produção.

O desempenho das rebarbas é influenciado por vários fatores:

• Precisão da linha de partição
• Rigidez do molde
• Carga de material
• Pressão de moldagem
• Fluxo de material
• Desgaste do molde
• Design da cavidade

Um molde de compressão SMC de precisão deve fornecer superfícies de partição estáveis e suporte estrutural suficiente para manter o fechamento consistente do molde.

Também é importante reconhecer que as rebarbas não são controladas apenas pela ferramenta. O carregamento do material e os parâmetros de moldagem podem ter uma influência significativa no resultado final.

Acabamento Superficial de Ferramentas SMC

Para componentes SMC visíveis, a qualidade da superfície do molde pode ter uma influência direta na aparência do produto acabado.

A superfície da cavidade pode transferir marcas de usinagem, arranhões, defeitos de polimento ou outras imperfeições para a peça moldada. Isso torna a preparação da superfície uma etapa importante da fabricação de moldes SMC.

As operações de acabamento típicas podem incluir:

• Usinagem CNC de precisão
• Retificação
• Ajuste manual
• Correção de superfície
• Polimento
• Inspeção final

O acabamento necessário da cavidade deve ser definido de acordo com a aparência do produto, o sistema de material e os requisitos de produção.

Precisão Dimensional de Moldes SMC

A precisão dimensional é um requisito fundamental para ferramentas SMC. O molde deve reproduzir a geometria do produto aprovada de forma consistente ao longo de ciclos de moldagem repetidos.

Vários fatores podem influenciar o desempenho dimensional:

• Precisão da usinagem CNC
• Deformação estrutural do molde
• Expansão térmica
• Retração do material
• Geometria do produto
• Condições de moldagem

Por esta razão, o controle dimensional não deve parar na usinagem. A inspeção da ferramenta e a moldagem de teste são importantes para verificar se o molde tem o desempenho esperado sob condições reais de produção.

Problemas Comuns na Moldagem SMC e Soluções de Ferramentas

Um defeito de moldagem não deve ser automaticamente atribuído ao molde SMC. As características do material, o desempenho da prensa, o peso da carga, a localização da carga, a pressão de moldagem, a temperatura, o tempo de cura e outras variáveis do processo também podem influenciar a peça final.

Processo de Fabricação de Moldes SMC

A fabricação de um molde SMC de precisão requer coordenação entre o design da ferramenta, usinagem, acabamento, montagem, inspeção e produção de teste.

1. Revisão do Produto e Desenhos – Analisar o modelo 3D, desenhos, dimensões, tolerâncias e requisitos funcionais.
2. Análise DFM – Revisar ângulos de saída, linhas de partição, fluxo de material, desmoldagem e riscos potenciais da ferramenta.
3. Design do Molde – Desenvolver cavidade, núcleo, inserções, aquecimento, ventilação, estrutura de suporte e outros componentes da ferramenta.
4. Seleção de Materiais – Selecionar materiais de ferramenta adequados de acordo com a temperatura de moldagem, pressão, volume de produção e vida útil esperada da ferramenta.
5. Usinagem CNC – Fabricar os componentes do molde de acordo com as especificações de engenharia aprovadas.
6. Tratamento Térmico – Aplicar o tratamento adequado quando exigido pelo material e design da ferramenta.
7. Retificação e Acabamento – Corrigir e refinar as superfícies críticas do molde.
8. Polimento – Preparar as superfícies da cavidade de acordo com os requisitos de aparência do produto.
9. Montagem do Molde – Montar e alinhar os componentes da ferramenta.
10. Inspeção Dimensional – Verificar as dimensões críticas do molde e o alinhamento.
11. Moldagem de Teste – Testar o molde sob condições práticas de produção, quando necessário.
12. Otimização da Ferramenta – Fazer os ajustes necessários com base nos resultados dos testes.

Aplicações de Moldes SMC

A moldagem por compressão SMC é usada para uma ampla gama de componentes onde são necessárias geometria repetível, desempenho mecânico, propriedades elétricas, resistência à corrosão ou redução de peso.

A MDC fabrica ferramentas SMC para aplicações que incluem:

• Peças compostas automotivas
• Componentes automotivos de carroceria e estruturais
• Tampos de invólucros elétricos
• Componentes de isolamento elétrico
• Caixas de medição e carcaças elétricas
• Banheiras e louças sanitárias
• Componentes para equipamentos industriais
• Componentes para transporte
• Tampos e painéis compostos
• Outros componentes SMC personalizados

O design da ferramenta é adaptado à geometria, material, processo de moldagem, volume de produção e requisitos de qualidade de cada aplicação.

Molde SMC, Ferramenta SMC e Utensílio SMC: Qual é a Diferença?

Os termos molde SMC, ferramenta SMC e utensílio SMC são frequentemente usados de forma intercambiável na indústria de manufatura de compósitos.

Na comunicação prática de manufatura, eles geralmente se referem à ferramenta usada para formar materiais SMC através da moldagem por compressão.

A diferença ortográfica entre mold e mould é principalmente regional. "Mold" é mais comum no inglês americano, enquanto "mould" é amplamente usado no inglês britânico e em muitos mercados industriais internacionais.

Da mesma forma, "ferramentas SMC" pode descrever a solução completa de ferramentas, enquanto "molde SMC" muitas vezes se refere mais especificamente à ferramenta de formação.

Para fins de engenharia e compras, a consideração importante não é a terminologia, mas se a ferramenta é projetada corretamente para o processo de moldagem SMC pretendido.

Como Escolher um Fabricante de Moldes SMC

Escolher um fabricante de moldes SMC deve envolver mais do que comparar preços de ferramentas. O fornecedor deve entender como o design do molde afeta o fluxo do material, a cura, a qualidade da superfície, a precisão dimensional e a eficiência da produção.

Fatores importantes incluem:

• Experiência com moldes de compressão SMC
• Capacidade de engenharia de ferramentas compostas
• Experiência em DFM e design de moldes
• Capacidade de usinagem CNC de precisão
• Capacidade de acabamento superficial e polimento
• Conhecimento em aquecimento e controle de temperatura
• Design de ventilação e controle de rebarbas
• Capacidade de inspeção de moldes
• Suporte para moldagem de teste
• Capacidade de fabricar ferramentas personalizadas

Um fabricante de ferramentas capacitado deve ser capaz de conectar as decisões de design do molde com os requisitos reais de produção, em vez de tratar o molde como um componente usinado isolado.

Quais Informações são Necessárias para um Projeto de Ferramentas SMC?

Fornecer informações técnicas completas ajuda o fabricante da ferramenta a desenvolver uma ferramenta SMC que corresponda ao processo de produção pretendido.

Os clientes devem, idealmente, fornecer:

• Modelo 3D do produto ou desenhos 2D
• Dimensões do produto e tolerâncias críticas
• Especificação do material SMC
• Requisitos do processo de moldagem
• Volume de produção esperado
• Informações da prensa de compressão disponível
• Acabamento superficial necessário do produto
• Requisitos de aquecimento
• Requisitos de desmoldagem
• Padrões de inspeção
• Inserções especiais ou características funcionais

Se alguns parâmetros do processo não estiverem finalizados, a configuração da ferramenta pode ser avaliada com base nas informações disponíveis do produto e nas condições de fabricação esperadas.

Por que Escolher a MDC para Ferramentas SMC?

A MDC fabrica moldes SMC, ferramentas SMC e utensílios SMC personalizados para uma ampla gama de aplicações compostas.

Nosso desenvolvimento de ferramentas integra análise do produto, DFM, design da estrutura do molde, usinagem de precisão, acabamento superficial, montagem, inspeção dimensional e validação de teste.

Esta abordagem orientada à produção ajuda a garantir que o molde seja desenvolvido em torno dos requisitos reais do processo de moldagem SMC, em vez de apenas a geometria nominal do produto.

Design de Ferramentas de Precisão

A geometria do molde, as linhas de partição, a saída, as inserções, a ventilação, o aquecimento e o suporte estrutural são avaliados de acordo com a aplicação específica.

Usinagem CNC e Acabamento Superficial

A usinagem de precisão estabelece a geometria necessária da cavidade, enquanto a retificação e o polimento subsequentes preparam as superfícies críticas para a produção.

Engenharia Orientada à Produção

As ferramentas SMC são projetadas tendo em mente os ciclos de produção repetidos, incluindo estabilidade dimensional, condições térmicas, controle de rebarbas e desempenho de desmoldagem.

Soluções Personalizadas de Moldes SMC

A MDC fornece soluções de ferramentas para diferentes aplicações SMC, em vez de depender de uma única configuração de molde padronizada.

Perguntas Frequentes Sobre Moldes SMC

O que é um molde SMC?

Um molde SMC é um sistema de ferramentas usado para formar e curar o Compound de Moldagem em Folha através da moldagem por compressão. Ele define a geometria do produto e influencia o fluxo do material, a cura, a qualidade da superfície, a precisão dimensional, as rebarbas e a desmoldagem.

O que são ferramentas SMC?

Ferramentas SMC referem-se ao molde e aos componentes de ferramentas associados usados para a moldagem por compressão SMC. Dependendo da aplicação, a ferramenta pode incluir cavidades, núcleos, inserções, sistemas de aquecimento, características de ventilação, superfícies de partição e suportes estruturais.

Qual é a diferença entre molde SMC e mould SMC?

Geralmente não há diferença técnica. "Mold" é a grafia do inglês americano, enquanto "mould" é comumente usado no inglês britânico e em mercados industriais internacionais.

O que é uma ferramenta SMC?

Uma ferramenta SMC é uma ferramenta de produção projetada para formar material SMC sob condições controladas de compressão, calor e cura. O termo é frequentemente usado como sinônimo de molde SMC.

Por que o controle de temperatura é importante na moldagem SMC?

A temperatura afeta o fluxo do material e o comportamento da cura durante a moldagem SMC. Condições térmicas estáveis em todo o molde ajudam a melhorar a consistência do processo e reduzir o risco de cura irregular e variação dimensional.

Por que a ventilação é importante na moldagem SMC?

A ventilação fornece caminhos para que o ar e os gases escapem durante a compressão. A ventilação adequada pode ajudar a reduzir o aprisionamento de ar, vazios e defeitos de superfície.

Como as rebarbas podem ser controladas na moldagem SMC?

As rebarbas podem ser influenciadas pela precisão da linha de partição, rigidez do molde, carregamento do material, pressão de moldagem, fluxo do material e desgaste do molde. O design da ferramenta e o controle do processo devem ser considerados em conjunto.

A MDC pode fabricar moldes SMC personalizados?

Sim. A MDC fabrica moldes SMC personalizados de acordo com a geometria do produto, material, processo de moldagem, volume de produção, condições do equipamento, requisitos de superfície e especificações do cliente.

Quais indústrias usam moldes SMC?

Os moldes SMC são usados em aplicações automotivas, elétricas, de louça sanitária, de transporte, equipamentos industriais e outras aplicações de manufatura de compósitos.

A MDC fabrica moldes SMC e BMC?

Sim. A MDC fabrica moldes de compressão personalizados para aplicações SMC e BMC, com designs de ferramentas adaptados às características e requisitos de produção de cada sistema de material.

Conclusão: Projetando Ferramentas SMC para Produção Repetível

Um molde SMC de alta qualidade não é simplesmente uma cavidade usinada. É um sistema de produção projetado no qual a geometria, a rigidez do molde, o controle de temperatura, o fluxo do material, a ventilação, o gerenciamento de rebarbas, o acabamento da superfície e a desmoldagem trabalham em conjunto.

A configuração correta da ferramenta depende do produto, do material SMC, do equipamento de moldagem, do volume de produção e da qualidade exigida. Por esta razão, as ferramentas SMC devem ser desenvolvidas de acordo com o processo de fabricação real, em vez de uma abordagem única.

Na MDC, fabricamos moldes SMC, ferramentas SMC, utensílios SMC e moldes de compressão personalizados para aplicações automotivas, elétricas, de louça sanitária, industriais e outras aplicações compostas.

Desde o DFM e o design do molde até a usinagem CNC, polimento, montagem, inspeção e moldagem de teste, a MDC se concentra em soluções de ferramentas que suportam a produção estável e a qualidade consistente das peças SMC.
